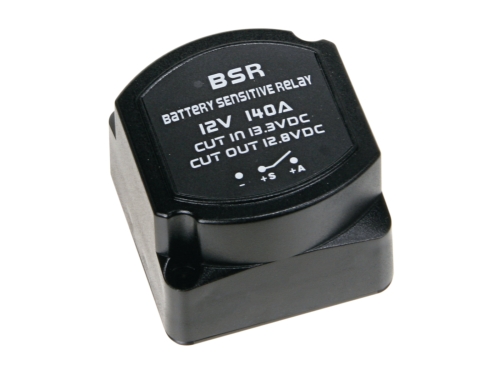

Batterie Trennrelais
- Elektronisches Trennrelais zur Installation einer Zweitbatterie in Fahrzeugen.
- Es wird keine Lichtmaschinenkontrollspannung oder ein Zündungsplusklemme 15 zur Installation benötigt.
- Bei laufender Lichtmaschine und einer Bordnetzspannung ab +13.3V wird die Zweitbatterie ohne Spannungsspitzen über die Relaiselektronik des Trennrelais dazugeschaltet..
- Bei einer Bordnetzspannung kleiner +12,8V wird die Zweitbatterie von der Starterbatterie getrennt.
- Dieses verhindert eine Entladung der Starterbatterie bei Nutzung der Zweitbatterie.
- Das Relais arbeitet Bi-direktional.
- Bei einer Ladung der Zweitbatterie mit einem Ladegerät wird die Starterbatterie ab einer Bordnetzspannung von +13,5V mitgeladen.
Hinweis:
- schwarz: Masse GND Klemme 31 Karosserie
- +S: M6 Starterbatterie Klemme 30 neben Masseanschluss
- +A: M6 Zweitbatterie Klemme 30
- Absicherung der Zuleitungskabel querschnittsabhängig:
- Starterbatterie > Kabellänge zur Sicherung 10 cm max.
- Zweitbatterie > Kabellänge zur Sicherung 10 cm max.
Für folgende Anwendung:
- Installation von Zweitbatterien
- PKW
- Busse
- Reisemobile
- Car-Hifi
Technische Daten:
- Relais: elektronisch NC (normaly open)
- Kontroll-LED: Spannung +13,5V an / +12,6V aus
- Schaltstrom: 140A max.
- Batteriespannung: +12V DC
- Schaltspannung anziehen/schließen: +13,3V DC
- Schaltspannung abfallen/öffnen: +12,8V DC
- Maße: 67,5 mm x 67,5 mm x 54,5 mm
