Kurz Info: Dieses Komplett-Kit ist die optimale Lösung, um das Werksradio (RD4, RT4 oder RD45) in diversen Modellen von Citroën und Peugeot mit Quadlock-Anschluss gegen ein Nachrüstradio (ISO) auszutauschen. Es wandelt digitale CAN-Signale zuverlässig in analoge Schaltsignale um und enthält direkt den passenden Fakra-Antennenadapter (mit Phantomspeisung) auf DIN. Besonders wichtig: Dieses Modul unterstützt den Erhalt der fahrzeugseitigen Einstellungen sowie der hinteren Einparkhilfe (PDC).
Achtung: Es ist absolut nicht kompatibel mit Magneti Marelli (RT3) / Bosch Radios oder JBL-Soundsystemen!

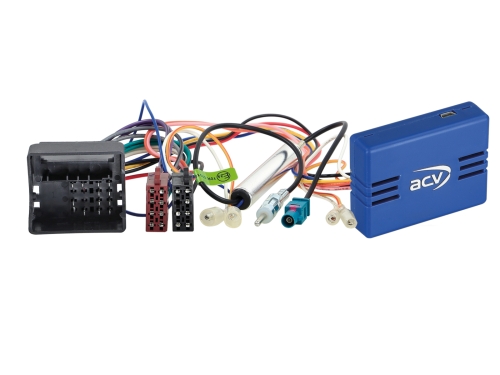

CAN-Bus Kit Citroën / Peugeot (Quadlock auf ISO)
Fahrzeugspezifischer Radio-Adapter / Inkl. Antennenadapter / Erhalt von PDC & Fahrzeugeinstellungen
Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Fahrzeug gegen ein modernes Nachrüstradio ersetzt werden soll, wird dieser spezifische Adapter benötigt. Das Interface liest die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses aus und wandelt sie in analoge Signale um. So erhält Ihr neues Radio alle wichtigen Komfortfunktionen für einen reibungslosen Betrieb.
Installation, Besonderheiten & Wichtige Hinweise
-
Strom, Lautsprecher & Antenne: Das Kit adaptiert den fahrzeugseitigen Quadlock-Stecker direkt auf genormte ISO-Stecker. Zudem liegt ein passender Fakra-Antennenadapter mit Phantomspeisung auf DIN bei, um den perfekten Radioempfang sicherzustellen.
-
Kompatible Werksgeräte: Dieses Set ist ausschließlich für Fahrzeuge geeignet, die ab Werk mit einem 1-DIN RD4, RT4 oder RD45 Werksradio ausgestattet waren.
-
Wichtige Inkompatibilität: Dieses Interface funktioniert technisch nicht in Fahrzeugen mit Magneti Marelli (RT3) Werksradios, Bosch Werksradios oder werksseitig verbauten JBL-Soundsystemen!
-
ECO-Mode Hinweis: Bei Fahrzeugen mit einem sehr restriktiven ECO-Mode muss das Dauerstromkabel für das Radio separat (und zwingend abgesichert) direkt von der Fahrzeugbatterie bezogen werden.
-
Komfort-Funktionen: Dieses Interface unterstützt weiterhin die Steuerung der werksseitigen Fahrzeugeinstellungen sowie die PDC-Funktion (Einparkhilfe hinten). Tipp: Für die PDC-Warnton-Ausgabe kann optional der Piezo-Lautsprecher (Artikel: 42cxpdc) bestellt werden.
-
Belastbarkeit: Die analogen Signalausgänge des Interfaces sind mit maximal 1 Ampere belastbar.
Ausgelesene Signale & Funktionen
Das Interface stellt dem Nachrüstradio (und dem Fahrzeugsystem) folgende Signale und Funktionen zuverlässig zur Verfügung:
-
Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über das Zündschloss)
-
Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Abblendlicht)
-
Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine optional installierte Rückfahrkamera)
-
Speedpulse: (Geschwindigkeitssignal für eine präzise Routenführung bei Navigationssystemen)
-
PDC hinten: (Erhalt der Steuerung für die hintere Einparkhilfe)
-
Fahrzeugeinstellungen: (Unterstützung des werksseitigen Fahrzeugmenüs)
Fahrzeugkompatibilität
Dieser CAN-Bus Adapter ist für die folgenden Modelle mit Quadlock-Stecker konzipiert:
Citroën
| Modellreihe | Baujahr |
| C1 (1G) | 2012 - 06/2014 |
| C2 | 2005 - 2010 |
| C3 | 2005 - 2016 |
| C4 | 2004 - 2010 |
| C5 | 09/2004 - 2008 |
| C6 | 09/2004 - 2012 |
| C8 | 2008 - 2014 |
| Berlingo II | 2008 - 2018 |
| DS3 | 2010 - 2016 |
| DS4 | 2011 - 2015 |
| Jumpy | 2007 - 2016 |
Peugeot
| Modellreihe | Baujahr |
| 207 | 2006 - 2013 |
| 207 CC | 2007 - 2015 |
| 307 | 2005 - 2009 |
| 308 | 2009 - 2013 |
| 407 | 2005 - 2011 |
| 807 | 2008 - 2014 |
| Expert | 2007 - 2016 |
| Partner | 2008 - 2015 |
| RCZ | 2010 - 2013 |
Lieferumfang & Optionen
-
1x CAN-Bus Interface (Auslese-Modul / Basis 1A)
-
1x Anschlusskabel-Set (Quadlock auf ISO-Strom/Lautsprecher)
-
1x Antennenadapter (Fakra Phantomspeisung auf DIN)
-
Optionales Zubehör: PDC Piezo-Lautsprecher (Artikelnummer: 42cxpdc)
