Kurz Info: Dieses Komplett-Kit (Artikel 1324-46-15) ist die optimale Lösung, um das Werksradio in einer Vielzahl von VAG-Modellen (Audi, Seat, Skoda, VW) mit dem älteren 40-Pin Quadlock-Anschluss gegen ein Nachrüstradio (ISO) auszutauschen. Es wandelt die digitalen Fahrzeugdaten zuverlässig in analoge Schaltsignale um und enthält direkt den passenden Fakra-Antennenadapter mit Phantomspeisung. Bitte beachten Sie unbedingt die detaillierten Sonderhinweise zu werksseitigen Soundsystemen und spezifischen Fahrzeugausstattungen weiter unten!

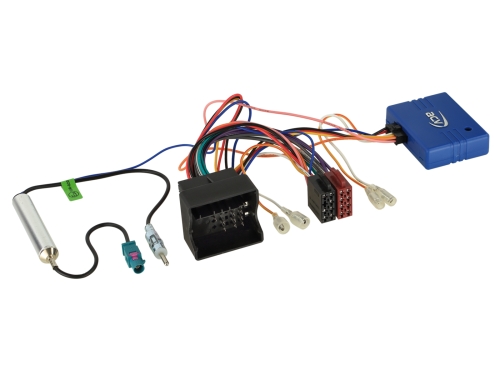

CAN-Bus Kit VAG (40-Pin Quadlock auf ISO)
Fahrzeugspezifischer Radio-Adapter / Inkl. Antennenadapter auf DIN / OEM-Soundsystem Aktivierung
Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Fahrzeug gegen ein modernes Nachrüstradio ersetzt werden soll, wird dieser spezifische Adapter benötigt. Das Interface liest die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses aus und wandelt sie in analoge Signale um. So erhält Ihr neues Radio alle wichtigen Komfortfunktionen für einen reibungslosen Betrieb.
Datenwandlung, Installation & Hinweise im Fokus
-
Strom, Lautsprecher & Antenne: Das Kit adaptiert den fahrzeugseitigen 40-Pin Quadlock-Stecker direkt auf genormte ISO-Stecker. Der mitgelieferte Antennenadapter wandelt den fahrzeugseitigen Fakra-Anschluss (inklusive notwendiger Phantomspeisung) auf einen Standard-DIN-Stecker.
-
Belastbarkeit: Die Ausgänge des Interfaces sind mit maximal 1 Ampere belastbar.
-
OEM-Soundsysteme: Für Fahrzeuge von Seat, Skoda und VW unterstützt dieses Modul in der Basis die CAN-Aktivierung des werkseitigen Soundsystems (Ausnahmen siehe unten).
Ausgelesene Signale / Kabelbelegung
Das Interface stellt dem Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:
-
Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über das Zündschloss)
-
Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Abblendlicht)
-
Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine installierte Rückfahrkamera)
-
Speedpulse: (Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)
Fahrzeugkompatibilität
Dieser CAN-Bus Adapter ist für die folgenden Modelle mit 40-Pin Quadlock-Stecker konzipiert:
Audi (Hinweis: Geeignet für Modelle mit 2-DIN OEM-Gerät)
| Modellreihe | Baujahr | Besonderheiten |
| A1 | 2010 - 2019 | Nur für "Chorus" Radio (monochrom). Bei "Concert" (Farbmonitor) -> Artikel 12-1328-46-15 |
| A3 | 2003 - 2013 | |
| A4 | 2000 - 2009 | |
| A5 | 2007 - 2010 | |
| Q5 | 2008 - 2016 | |
| R8 | 2007 - 2015 | |
| TT | 2006 - 2014 | OEM Soundsystem CAN-Aktivierung wird unterstützt |
Seat
| Modellreihe | Baujahr | Besonderheiten |
| Alhambra | 2010 - 2015 | |
| Altea | 2004 - 2015 | |
| Exeo | 2008 - 2013 | Bei OEM-Soundsystem -> zusätzlich Artikel 13-1424-25 benötigt |
| Ibiza | 2008 - 2015 | |
| Leon | 2005 - 2012 | |
| Mii | 2011 - 2016 | Nur für Fahrzeuge ohne OEM-Soundsystem |
| Toledo | 2005 - 2016 |
Skoda
| Modellreihe | Baujahr | Besonderheiten |
| Citigo | 2011 - 2016 | Nur für Fahrzeuge ohne OEM-Soundsystem |
| Fabia | 2007 - 2014 | |
| Octavia II | 2003 - 2013 | |
| Rapid | 2012 - 2015 | |
| Roomster | 2006 - 2015 | |
| Superb | 2008 - 2015 | |
| Yeti | 2009 - 2014 |
Volkswagen (VW)
| Modellreihe | Baujahr | Besonderheiten |
| Amarok | 2010 - 2016 | |
| Beetle | 2011 - 2016 | |
| Caddy | 2003 - 2014 | |
| Caravelle | 2003 - 2015 | |
| CC | 2010 - 2014 | |
| EOS | 2006 - 2012 | |
| Fox | 2005 - 2015 | |
| Golf | 2003 - 2013 | |
| Jetta | 2005 - 2015 | |
| Multivan | 2003 - 2015 | |
| Passat | 2005 - 2014 | |
| Phaeton (D1) | 2007 - 2010 | |
| Polo | 2005 - 2014 | |
| Scirocco | 2008 - 2014 | |
| Sharan | 2010 - 2014 | |
| T5 | 2003 - 2015 | Bei OEM-Soundsystem -> zusätzlich Artikel 13-1424-26 benötigt |
| T6 | 2015 - 2019 | Nur für Fahrzeuge ohne MIB PQ Plattform |
| Tiguan (5N) | 2007 - 2016 | |
| Touareg | 2003 - 2010 | Bei OEM-Soundsystem -> zusätzlich Artikel 13-1424-26 benötigt |
| Touran | 2003 - 2015 | |
| UP! | 2011 - 2016 | Nur für Fahrzeuge ohne OEM-Soundsystem |
Wichtige Zusatzhinweise für Soundsysteme & Ausnahmen
Bitte prüfen Sie Ihre Fahrzeugausstattung genau, da in manchen Fällen zusätzliche Adapter benötigt werden oder alternative Artikel zum Einsatz kommen müssen:
-
Audi generell: Falls Ihr Audi über ein werksseitiges Soundsystem verfügt, benötigen Sie zusätzlich den Adapter 13-1424-25.
-
Seat Exeo: Bei verbautem OEM-Soundsystem wird zusätzlich der Adapter 13-1424-25 benötigt.
-
VW T5 & Touareg: Bei verbautem OEM-Soundsystem wird zusätzlich der Adapter 13-1424-26 benötigt.
-
VW Crafter / Mercedes Sprinter: Für diese Modelle verwenden Sie bitte stattdessen den Artikel 12-1196-45-15.
Lieferumfang
-
1x CAN-Bus Interface (Auslese-Modul / Basis 1A)
-
1x Anschlusskabel-Set (40-Pin Quadlock auf ISO-Strom/Lautsprecher)
-
1x Antennenadapter (Fakra Phantomspeisung auf DIN)
