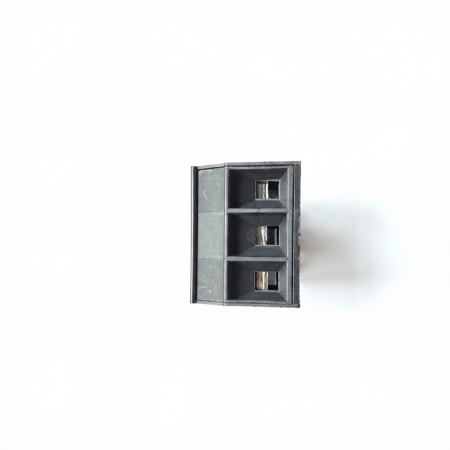

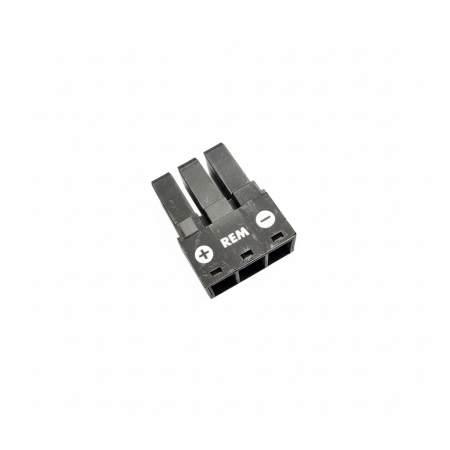

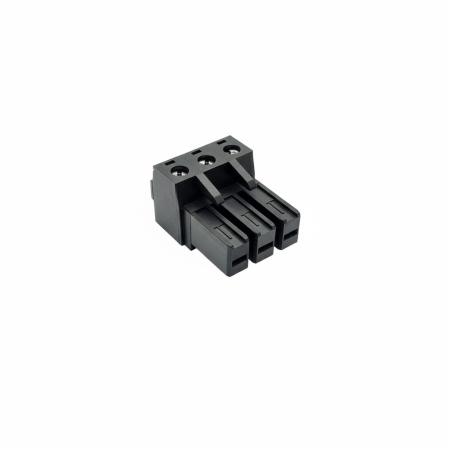

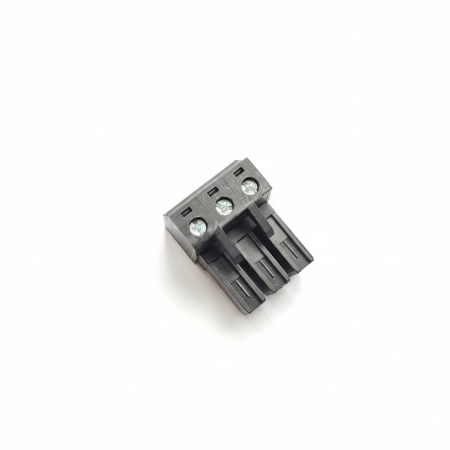

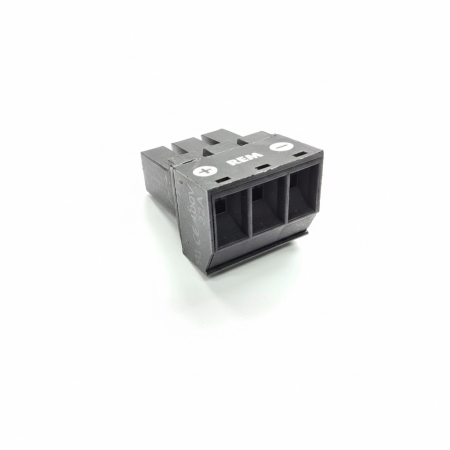

Die Anschlussbelegung des Power Connectors (Stromanschluss)
für die ETON MICRO 120.2 und MICRO 250.4 Verstärker ist wie folgt:
B+ (oder +12V): Dies ist der Anschluss für die Plus-Spannung (+12V).
-
Er muss mit der positiven Klemme der Fahrzeugbatterie verbunden werden, wobei immer eine geeignete Sicherung so nah wie möglich an der Batterie in die Leitung integriert werden muss, um den Verstärker vor Überstrom zu schützen.
GND (oder -12V): Dies ist der Anschluss für die Masse/Ground.
-
Er muss mit einem zuverlässigen Massepunkt (Karosseriemasse) des Fahrzeugs verbunden werden. Eine kurze, dicke Kabelverbindung zum Metallchassis des Fahrzeugs wird empfohlen.
REM (oder ACC): Dies ist der Remote-On-Anschluss.
-
Er wird mit der geschalteten +12V-Leitung (typischerweise vom Autoradio) verbunden, die den Verstärker ein- und ausschaltet. Der Verstärker schaltet sich ein, sobald an dieser Klemme 12V anliegen.
