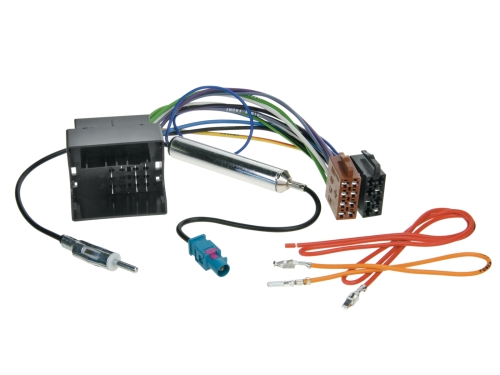

ISO Adapterkabel Audi/Seat/Skoda/VW Quadlock/Fakra>DIN

ISO Adapterkabel Audi / Seat / Skoda / VW
Quadlock > ISO
Fakra > DIN Phantomspeisung

ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:

12V Dauerstrom
12V Zündung
Masse
Licht
Antennenremote
Lautsprecheranschluss für Front- und Rear Lautsprecher
Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter
Vor dem Anschluss sind die Signale zu prüfen.

Hinweis:

Anschluss: 40 Pin Quadlock VAG Stecker
Anschluss: Fakra Z(m) > DIN(m)
Fahrzeuge Audi / Seat Exeo mit 2-DIN OEM Gerät
Anschluss:
rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert
orange: +12V Licht / Dimmer Klemme 58 Sicherungskasten abgesichert

Für folgende Anwendung:

Radioanschlusskabel Strom/Lautsprecher

Für folgende Fahrzeuge:
Audi

Audi A1 (8X) 07/2010 - 04/2018*
Audi A3 (8P) 05/2003 - 04/2005**
Audi A3 (8P) 10/2004 - 04/2013**
Audi A4 (B6 (8E) 11/2000 - 10/2005**
Audi A4 (B7 (8E) 11/2004 - 02/2009**
Audi A5 (8T/8F) 06/2007 - 10/2011**
Audi A6 (C5/B4) 05/2001 - 03/2006**
Audi Q3 (8U) 10/2011 - 11/2014**
Audi Q3 (8U) 02/2015 - 06/2018**
Audi Q5 (8R) 09/2008 - 05/2012**
Audi Q5 (8R) 09/2012 - 01/2017**
Audi R8 (42) 04/2007 - 05/2015**
Audi TT (8J) 04/2006 - 04/2010**/****
Audi TT (8J) 08/2010 - 03/2014**/****

Seat

Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Altea (5P) 04/2009 - 07/2015
Seat Exeo (3R) 03/2009 - 05/2013**
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04-2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019***
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015

Skoda

Skoda Citigo (AA) 06/2012 - 05/2017***
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013

VW Amarok (2H) 07/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 092010 - 04/2015
VW Caravelle (7H) 10/2004 - 09/2009***
VW Caravelle (7H) 09/2009 - 05/2015***
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW Eos (1F) 05/2006 - 10/2010
VW Eos (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 06/2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Multivan (7H) 02/2003 -09/2009***
VW Multivan (7H) 09/2009 - 05/2015***
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Phaeton (3D) 05/2007 - 05/2010
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW T5 Transporter (7H) 08/2003 - 09/2009***
VW T5 Transporter (7H) 09/2009 - 05/2015***
VW T6 (7HC) 07/2015 - 08/2019*
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touareg I (7L) 06/2003 - 11/2006***
VW Touareg I (7L) 11/2006 - 02/2010***
VW Touran (1T) 01/2003 - 09/2006
VW Touran (1T) 11/2006 - 04/2010
VW Touran (1T) 08/2010 - 04/2015
VW UP! (AA) 12/2011 - 06/2016***

*Fahrzeuge mit Chorus OEM Gerät mit monochrom Display
**Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26
***Fahrzeuge ohne OEM Soundsystem
****Fahrzeuge ohne OEM Soundsystem CAN Aktivierung
