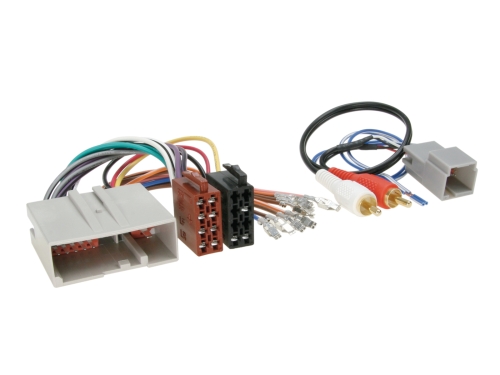

ISO Adapterkabel Ford / Lincoln / Mazda /Mercury
- ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
- 12V Dauerstrom
- 12V Zündung
- Masse
- Licht
- Antennenremote
- Lautsprecheranschluss für Front- und Rear Lautsprecher
- Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
- CAN-Bus Interfaces
- LFB-Interfaces
- Soundsystemadapter
- Kameraadapter
- Vor dem Anschluss sind die Signale zu prüfen
Hinweis:
- Anschluss: 24 Pin Ford Stecker
- Anschluss: 8 Pin Amp Ford > Cinch(m)
- Fahrzeuge mit/ohne OEM Soundsystem
- blau/weiß 2x: +12V Amp Remote Anschluss mit 1,5 kOhm Widerstand im Lieferumfang
- rosa: Telefonmute
- braun: Telefonmute
- blau: Antennen Remote
- orange/weiß: +12V geschaltet Dimmer
- orange/schwarz: Masse geschaltet Dimmer
Für folgende Fahrzeuge geeignet:
Ford
- Ford Crown Victoria 2003 - 2011
- Ford Ecoline Van 2009 - 2016
- Ford Escape 2005 -2012
- Ford Excursion 2005
- Ford Expedition 2003 - 2014
- Ford Explorer 2006 - 2010
- Ford F-150 2004 - 2008
- Ford F-250 2005 - 2016
- Ford F-350 2005 - 2016
- Ford F-450 2005 - 2016
- Ford Five Hundred 2005 - 2007
- Ford Freestar 2004 - 2007
- Ford Freestyle 2005 - 2007
- Ford Mustang 2004 -2009
- Ford Super Duty 2005 - 2012
- Ford Taurus X 2008 - 2009
- Ford Thunderbird 2004 - 2005
Lincoln
- Lincoln Navigator 2003 - 2006
- Lincoln Town Car 2003 - 2011
Mazda
- Mazda Tribute 2008 - 2011
Mercury
- Mercury Grand Marquis 2003 - 2010
- Mercury Marauder 2003 - 2006
- Mercury Mariner 2005 - 2011
- Mercury Milan 2006 - 2009
- Mercury Monterey 2004 - 2006
- Mercury Mountaineer 2006 - 2010
