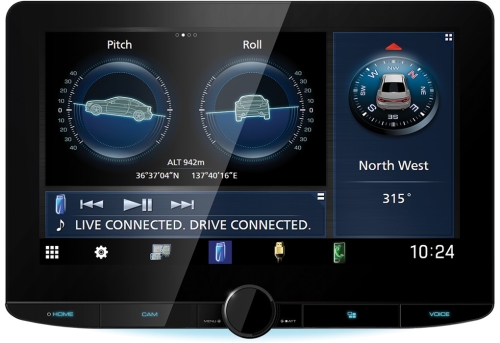

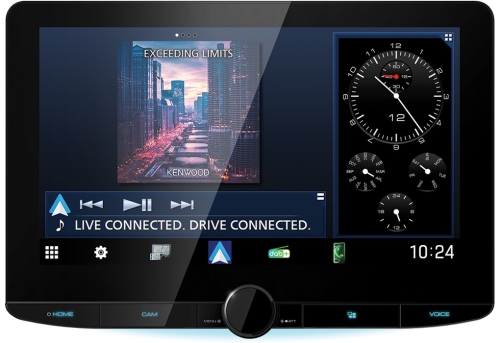

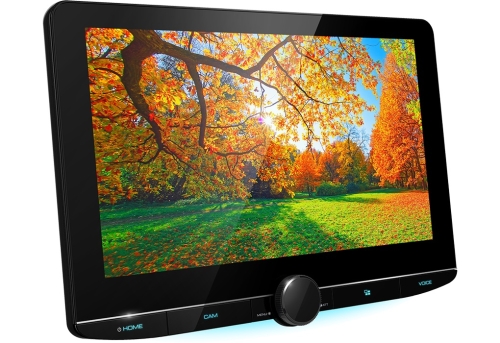

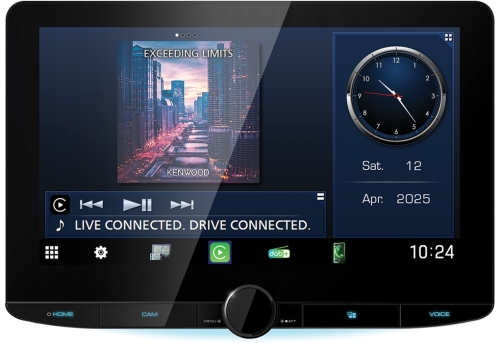

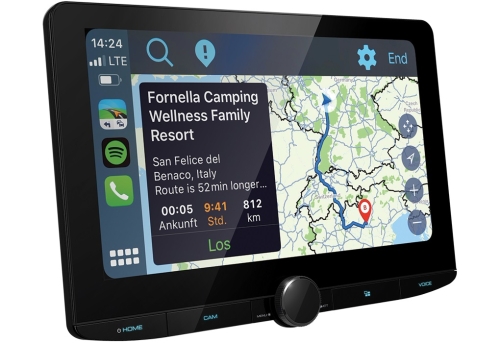

Kenwood DMX9724XDS 1-DIN Digital Media Receiver mit 10,1 Zoll HD-Display

Produktbeschreibung

Hauptmerkmale

• 25,7 cm (10,1") HD-Display mit "OPTICAL BONDING"-Technology
• Antireflex und Antiglare Bildschirmoberfläche

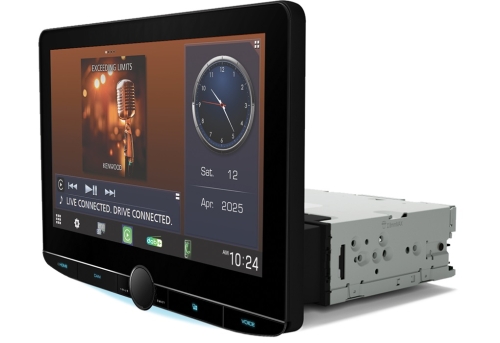

• 1-DIN Chassis-Design für modulare Integration (KCA-A150EX - Verlängerungskabel (1,5m) nicht im Lieferumfang enthalten)

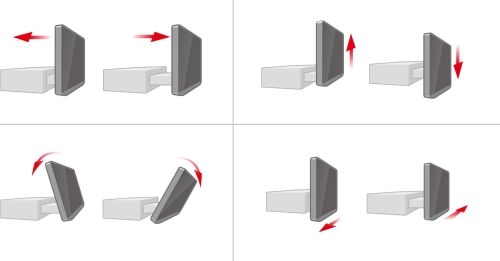

• Bildschirm mit vierfacher Positionsverstellung
• Tiefenverstellung: 2 Stufen - 0 mm / 19 mm
• Höhenverstellung: 4 Stufen - 0 mm / 15 mm / 30 mm / 45 mm
• Seitliche Verstellung (links/rechts): 3 Stufen - -30 mm / 0 mm / +30 mm
• Bildschirmneigung: Stufenlos einstellbar von -10° bis +45°
• Wireless CarPlay
• Wireless Android Auto
• Wireless Mirroring für kompatible Android-Smartphones
• Apple CarPlay und Android Auto zur Anbindung eines kompatiblen Smartphones per USB
• Spotify via CarPlay/Android Auto
• HDMI Typ-D-Eingang für den Anschluss externer Quellen.
• Integrierter Digitalradio-Empfänger inkl. unterbrechungsfreiem Hin- und Herschalten zwischen DAB und UKW (Seamless Blending), Slide Show-Funktion
• Bluetooth-Freisprecheinrichtung für Handsfree (HFP 1.7) & A2DP (inkl. AVRCP 1.5), inkl. Kabelmikrofon
• 2 Telefone parallel koppelbar
• 3 Audio-Streaming-Geräte gleichzeitig koppelbar (Kenwood Music Mix)
• Rückseitiger Type-C USB-Port mit 3A Schnellladefunktion
• USB-Adapter von Typ-C auf Typ-A im Lieferumfang
• RDS-Tuner mit 20 Festsenderspeichern, "Radio Text Plus"
• HD-Kameraeingang für Front-/Rückfahrkamera (optional CMOS-740HD)
• 4 Kameraeingänge
• Einstellbare Parkleitlinien für Rückfahrkamera einblendbar
• Soundprozessor mit 13-Band Graphic-Equalizer, Laufzeitkorrektur und digitaler Frequenzweiche
• Parametrischer EQ
• Digitaler Audioausgang (TOSLINK) regelbar über DMX9724XDS oder den externen Controller des DSP-Verstärkers.
• Hi.Res Audio Wiedergabe (WAV- und FLAC-Dateien von USB mit bis zu 192kHz/24Bit & DSD-Daten mit 2,8 MHz/11,2 MHz)
• Wireless High Res Audio (LDAC)
• 3 Vorverstärkerausgänge (Front, Rear, Sub) mit 5 Volt

Allgemeine Ausstattungsmerkmale

• DIN-Größe 1 DIN
• Modular System
• Freiwählbarer Sicherheitscode, (4-stellig)
• Wählbares GUI-Hintergrunddisplay
• Tastenbeleuchtung Variable Farbeinstellung
• Installer Memory
• Back-up Speicher
• Pegelabsenkung mit linearer Lautstärkeaufblendung
• Vorbereitet für IR-Fernbedienung, KNA-RCDV340
• Digitale Uhrzeit (24H)
• Integriertes Bluetoothmodul
• Integrierter DAB+ Tuner
• WiFi integriert
• Made for iPhone
• Apple CarPlay - Connect Wirelessly or via USB
• Android Auto - Connect Wirelessly or via USB
• Wireless Mirroring für Android Smartphones
• Updatemöglichkeit
• HDMI Eingang Zur Video Wiedergabe
• Dashcam Link

Ausstattungsmerkmale Display

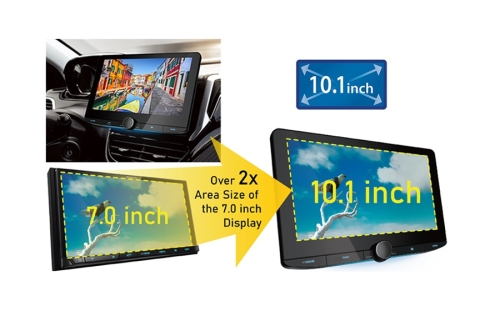

• Display-Größe 25,7 cm (10.1")
• Displayfolie Fingerabdruckschutz, Anti-Reflex- und Anti-Blend
• HD Display (High Definition)
• Touch Screen Kapazitiv
• Displaymodus 3 Modi (Voll(Standard)/Auto/Normal)
• Bildeinstellungen: Noon & Night Memory, Brightness, Tint, Colour, Contrast, Black Level, Backlight
• Umschaltung der Tag-/Nachtanzeige Manuelle Synchronisierung
• Dimmerfunktion Sync / An / Aus
• Videoquellen Bildschirmspiegelung / CarPlay / Android Auto
• Display Mechanismus Floating panel with 4-way position adjustment
• Einstellbarer Neigungswinkel -10° ~ +45°
• Einstellbare Tiefenposition des Displays 2-stufig: 0 / 19mm
• Einstellbare Höhe des Displays 4-stufig: 0 / 15 / 30 / 45mm
• Panel Left/Right Adjustment 3-stufig: -30 / 0 / +30mm
• LCD Blickwinkel einstellbar "0" (Standard) / "-1" / "-2" / "-3"
• Automatische NTSC/PAL-Umschaltung automatisch
• Abschaltbare Displayanzeige

Ausstattungsmerkmale GUI

• Text 22 Sprachen: Englisch (UK) (Standard), Englisch (US), Spanisch, Französisch, Deutsch, Italienisch, Niederländisch, Russisch, Portugiesisch, Chinesisch (Vereinfacht),Chinesisch (Traditionell), Thai, Türkisch, Arabisch, Persisch, Hebräisch, Griechisch, Malaysisch, Indonesisch, Polnisch, Tschechisch, Ungarisch
• Firmware-Update (SoC) über USB
• Darstellung Grafiken
• Spektrumanalysator
• Demonstrationsmodus
• Individuelles Hauptmenü
• Eröffnungsscreen-Typ Standard
• Individuelle Hintergrundeinstellung, 5 Presets, 1 x User, 1 x Sync Album Art, 1 x Color Customize
• Variable Hintergrundfarbe
• Multi Widgets Fahr-Widget / Vollbild-Widget
• Animierte Bedieneroberfläche
• Automatische Rückfahrkameraeinblendung (R-CAM Interrupt)
• Rückfahrkamera - Warnhinweis
• Rückfahrkamera Parkhilfslinien
• Spiegelung der Frontkamera-Ansicht
• DashCam Steuerung (DashCam Link Funktion)
• Anzeige für Schnelladefunktion

Ausstattungsmerkmale Netzwerk & WiFi

• WiFi integriert Integriert
• Frequenzbereich Dual Band (2.4GHz / 5GHz)
• IEEE Standard 802.11a/b/g/n/ac
• WiFi Verbindung für Apple CarPlay
• WiFi Verbindung für Android Auto
• WiFi Verbindung für Android Mirroring (Spiegelung des Smartphones)

Ausstattungsmerkmale Tuner

• Empfängertyp Eagle
• UKW (RDS) + MW/LW Tuner
• UKW Stereo/Mono-Umschaltung
• Senderabstimmung (Auto 1 / Auto 2 / Manuell) Auto1 / Auto2 / Manuell
• Up/Down Sendersuchlauf
• Senderauswahl Manuell / Voreinstellung (Liste)
• Stationsspeicher (UKW/MW) 20 Speicher (15UKW / 5MW)
• Automatische Senderspeicherung (AME)
• Radio Daten System
• Radio Text Plus
• Verkehrsinformationen
• Lokale Suche
• AR Regional Auswählbar: AF/AF Reg/OFF
• Automatische Verkehrsfunksendersuche
• Enhanced Other Networks
• Programmarterkennung (PTY)

Ausstattungsmerkmale DAB

• Integrierter DAB+ Tuner
• DAB/DAB+ Band Band III
• Automatische DAB-UKW Umschaltung
• Digitalradio mit Seamless Blending
• Sendersuche Auto1 / Auto2 / Manuell
• Anzahl der Stationsspeicherplätze 15 Bänder 1 Speicherplatz
• Alphabetische Sendersuche
• Senderliste in alphabetischer Reihenfolge
• Automatische Sendersuche, (Service, Ensemble & Component)
• Ensemble-Suche
• Ausgabe von Meldungen (ASW-Select)
• DLS (Dynamic Label) - Textinformationen, die zusätzlich zum Audiosignal vom jeweiligen Sender ausgestrahlt werden
• DMB Audio (Digital multimedia broadcasting)
• PTY (Programme Type) Suche
• PTY (Programme Type) Überwachung
• Slide Show Funktion
• Soft linking
• Ein/Aus-Schalter für externe Antennenstromversorgung
• Zertifizierung durch Digital Radio Tick Mark

Ausstattungsmerkmale Bluetooth: Allgemein

• BT-Modul Shinwa
• Hands Free Profile mit hoher Klangqualität HFP V1.7
• 2 Telefone gleichzeitig koppelbar
• Audiodatenübertragung A2DP (Advanced Audio Distribution Profile) Ja, (LDAC / SBC / AAC)
• LDAC - High Resolution Audio Streaming
• Maximale Anzahl registrierbarer Geräte zur A2DP Wiedergabe 5 units
• Serielle Datenübertragung (SPP - Serial Port Profile)
• Einfaches sicheres Pairing
• Zugriff auf Telefonbuch (PBAP)
• AVRCP Profil, V1.6
• Multi Profile Support
• iPhone & Android automatische Kopplung über USB
• Fernbedienbar über KENWOOD Remote App
• Vorbereitet für KENWOOD Portal App
• KENWOOD Music Mix Funktion
• Telefonsuchfunktion
• Privater Modus
• Rauschunterdrückung
• Echokompensator
• Hochwertiges Mikrofon mit Geräuschunterdrückung Inklusive verdrahtete Rückseite

Abspielbare Audio-Dateien

• Wiedergabe von AAC Dateien USB
• AAC Dateien sind abspielbar USB
• Wiedergabe von MP3 Dateien USB
• Wiedergabe von WMA Dateien USB
• Wiedergabe von WAV Dateien USB
• Wiedergabe von FLAC Dateien USB

Abspielbare Video-Dateien

• Wiedergabe von MPEG1/2 Videodateien USB
• Wiedergabe von MPEG4 Videodateien USB
• Wiedergabe von WMV Videodateien USB
• Wiedergabe von H.264 Videodateien USB
• Wiedergabe von mkv Dateien USB

Ausstattungsmerkmale USB

• USB Standard 1x Type C
• USB-Verlängerungskabel im Lieferumfang 1x 1 Meter
• Drive Change
• Apple CarPlay
• Unterstützt Apple CarPlay
• Anzeige der Tag Informationen (ID3)
• Anzeige Albumcover
• Wiederhol- und Anspielfunktion, Zufallswiedergabe
• Wiederholfunktion Ordner/Dateien/Alles
• Zufallswiedergabe Ordner
• Kategoriesuche
• Link Suche
• Wiedergabe fortsetzen (Resume Play)
• Spielzeitanzeige
• USB Port maximale Ausgangsleistung 5V / 3,0A

Ausstattungsmerkmale iPod

• Verbindung über: USB / Bluetooth / WiFi
• Plug & Play
• Made for iPhone
• Anzeige der Tag Informationen (ID3)
• Listenzugriff
• Album Cover-Anzeige
• Suche über Musikarchiv
• Suche über Anfangsbuchstaben (Alphabet Search)
• Skip-Suche
• Zufallswiedergabe
• Wiederholfunktion
• Skip
• iPod Accessory Protocol (iAP) iAP2
• iAP über Bluetooth
• Unterstützt Apple CarPlay Wireless oder via USB
• Umkehrsuche
• iPhone Sprachsteuerung Siri
• Bluetooth Auto Paring für iPhone
• 1A-Ladefunktion
• Bitte verwenden Sie immer den neuesten Firmware-Update

Austattungsmerkmale Android-Smartphone-Anschluss

• Anschluss USB/Wifi/Bluetooth
• Apple CarPlay Kabelgebunden & Kabellos
• Android Open Accessory Protocol (Für Android Auto)
• Kenwood Smartphone Control

Ausstattungsmerkmale Audio

• Max. Ausgangsleistung (MOSFET Leistungs-IC) 4 x 50W
• Primary Power Output 4 x 22W
• Vorverstärkerausgang 3 Vorverstärkerausgänge (Front/Rear/SUB)
• Ausgangspegel des Vorverstärkerausgangs 5V
• Volume Offset
• Klangeinstellung, (über DSP)
• Loudness Control, über DSP
• Bass-Boost-Funktion, (über DSP)
• Pegelabsenkung (-20dB) mit linearer Lautstärkeaufblende
• Integrierter Equalizer, 13 Band grafischer EQ
• Integrierter DSP
• Laufzeitkorrektur
• Piepton An/Aus

Ausstattungsmerkmale DSP

• Fahrzeugmodell-Einstellung Off / Compact / Sedan / Wagon / Minivan / SUV / Passenger Van
• Einstellung der Lautsprechergröße
• Frequenzweiche 3-Way / 2-way Xover / HPF / LPF
• Einstellung Hörpostion / Laufzeitkorrektur
• Equalizer Typ Grafisch
• Integrierter Equalizer 13-Bands
• Equalizer Profile / Nutzerprofil 8 Voreinstellungen / 4 Individuelle Profile
• Balance & Fader Regler
• Lautstärkeanpassung Audioquelle unabhängig einstellbar
• Sound Effects: Bass Boost, Supreme, Loudness, Sound Realizer, Drive Equalizer, Stage EQ, Space Enhancer
• Audio Setup Memory

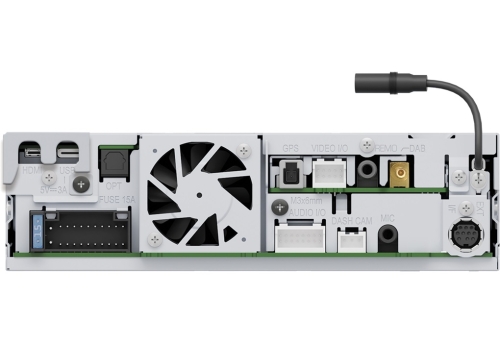

Anschlussmöglichkeit

• USB-Anschluss 1 x USB 2.0 (pigtail)
• Stromanschluss 20pin (New Type) to ISO
• Anschluss für Rückfahrleitung
• Parksensorkabel
• Schaltspannungsanschluss (P. CON.)
• Stummschaltung mit 2 Betriebsarten
• Manuelle Helligkeitseinstellung (Dimmer)
• Anschluss für Geschwindigkeitssignal
• Vorverstärkerausgänge 3 x RCA: Vorne/Hinten/Subwoofer
• Optischer Digitaleingang
• AV-Eingang 1x Miniklinke (auswählbar: AV-Eingang / Kamera-Eingang)
• AV Output Video: RCA / Audio: mini-jack
• Verfügbare AV-Out-Quelle AV-in / Off
• Kameraeingang up to 4 cameras
• Separater Anschluss für Rückfahrkamera NTSC or HD-TVI input
• Anschluss für Rückfahrkamera selectable: Front (NTSC or HD-TVI) or DashCam (NTSC)
• Frontkamera / Dashcam wählbar
• HD-Kameraeingang Front & Rear camera input are HD Camera ready
• HDMI Eingang Type-D
• Dashcam Link
• GPS-Antenneneingang GPS-Antenne im Lieferumfang
• UKW/AM-Antennenanschluss JASO Anschluss
• DAB-Antennenanschluss SMB Anschluss
• Anschluss für Freisprechmikrofon 3,5mm mini-jack
• Anschluss für OEM Lenkradfernbedienung Ja, Optionales Interface wird benötigt
• OEM-Displayansteuerung Ja, Optional interface (KIM) needed
• OEM Display IN/OUT

Technische Daten Tuner

• UKW Bereich: 87,5 MHz - 108 MHz (in 50 kHz-Schritten)
• UKW Eingangsempfindlichkeit 0,8µV/75 Ohm (S/N 30 dB)
• Eingangsempfindlichkeit (Signal/Rauschabstand) 1,6 µV/75 Ohm (S/N 15,2 dB)
• UKW Übertragungsbereich 30 Hz ~ 15 kHz (± 3 dB)
• UKW Signal-Rauschabstand (Mono) 65 dB
• UKW-Eingangsempfindlichkeit (DIN) über 80 dB (±400 kHz)
• UKW-Kanaltrennung (1 kHz) 45 dB
• MW-Bereich: 531 kHz - 1611 kHz (in 9 kHz-Schritten)
• MW-Eingangsempfindlichkeit 45 µV
• LW-Bereich: 153 kHz - 279 kHz (in 9 kHz Schritten)
• LW-Eingangsempfindlichkeit 25 µV

Technische Daten DAB

• Band III - Frequenzbereich 174,928 MHz - 239,2 MHz
• Mode I, II, III, IV
• Empfindlichkeit - 100 dBm
• Signal/Rauschabstand 90 dB
• Audioformat MPEG1 Audio Layer II, MPEG4 HE-AAC V2
• DAB-Antenne Anschlusstyp SMB
• Ausgangsspannung 14,4V (11V to 16V allowable)
• Maximal Strom < 100 mA

Technische Daten Bluetooth

• Standard Bluetooth V5.0
• Übertragungsfrequenzen 2,402 - 2,48 GHz
• Ausgangsleistung + 4 dBm(max), Leistungsklasse 2
• Max. Reichweite rund 10 Meter
• HFP (Hands Free Profile) Ja, V1.7
• Serielle Datenübertragung (SPP - Serial Port Profile)
• Audiodatenübertragung A2DP (Advanced Audio Distribution Profile)
• Audio-Formate SBC/AAC/LDAC
• AVRCP (Audio Video Remote Control Profile) Ja, V1.6
• PBAP (Phonebook Access Profile)
• Multi Profile Support
• Technische Daten USB
• Kompatibilität der USB-Version USB 2.0 High Speed
• Dateisystem FAT 16/32 / exFAT / NTFS
• Max. Stromaufnahme 1500 mA
• D/A-Wandler 24/32 bit
• Videoformate MPEG1/MPEG2/MPEG4/WMV/H.264/MKV
• Audioformate MP3/WMA/AAC/WAV/FLAC/Vorbis
• S/N Verhältnis 98,5 dB (1kHz)
• Dynamikbereich 89 dB

Technische Daten Audio

• Maximale Leistung 50 W x 4
• Ausgangsleistung (DIN45324, +B=14,4 V) 22 W x 4
• Frequenzbereich 20 Hz ~ 88 kHz
• Ausgangspegel 5000 mV / 1 kOhm
• Impedanz des Vorverstärkerausgangs 300 Ohm
• Lautsprecherimpedanz 4 Ohm ~ 8 Ohm

Technische Daten DSP

• Frequenzband 62.5/100/160/ ~ /6.3k/10k/16k Hz
• Equalizer: Pegelverstärkung -9 db ~ +9 db
• Zeitverzögerung 0 - 610cm(1 cm Schritte)
• Lautsprechertyp: Center, NONE, 40mm x 70mm, 5cm, 10cm, 13cm, über 16cm
• Lautsprechertyp: Front, O.E.M., 10cm, 13cm, 16cm, 17cm, 18cm, 4" x 6", 5" x 7", 6" x 8", 6" x 9", 7" x 10"
• Lautsprechertyp: Rear, NONE, O.E.M., 10cm, 13cm, 16cm, 17cm, 18cm, 4" x 6", 5" x 7", 6" x 8", 6" x 9", 7" x 10"
• Lautsprechertyp: Subwoofer, NONE, 16cm, 20cm, 25cm, 30cm, über 30cm
• 2-Way Xover / Front/Rear (HPF) / Frequency Through, 30/40/50/ ~ /220/250 Hz
• 2-Way Xover / Front/Rear (HPF) / Slope -6/-12/-18/-24 (dB/oct)
• 2-Way Xover / Subwoofer (LPF) / Frequency 30/40/50/ ~ /220/250 Hz, Through
• 2-Way Xover / Subwoofer (LPF) / Slope -6/-12/-18/-24 (dB/oct)
• 3-Way XOver / High Pass Filter Frequency Through, 30/40/50/ ~ /220/250 Hz
• 3-Way XOver / High Pass Filter Slope -12/-18/-24 (dB)
• 3-Way XOver / Low Pass Filter Frequency 30/40/50/ ~ /220/250 Hz, Through
• 3-Way XOver / Low Pass Filter Slope -12/-18/-24 (dB/Oct)
• Subwoofer Level -50dB ~ 10dB
• Fahrzeugmodell: Aus, Kompakt, Limousine, Kombi, Minivan, SUV, Kleinbus

Technische Daten Video

• Farbsystem des externen Videoeingangs NTSC/PAL
• Max. Pegel für Videoeingang (Mini-Klinke) 1 Vss / 75 Ohm
• Max. Pegel für externen Audioeingang (Mini-Klinke) 2 V / 25 kOhm
• Videoeingangspegel (Cinch) 1 Vss, 75 Ohm
• Videoausgangspegel (Cinch) 1 Vss / 75 Ohm
• Audioausgangspegel (Miniklinke) 0,9 V / 10 kOhm
• HDMI - VGA input resolution 640x480p @59,94Hz/60Hz
• HDMI - 480p input resolution 720x480p @59,94Hz/60Hz
• HDMI - 720p input resolution 1280x720p @59,94Hz/60Hz
• HDMI - input Audio type 16/20/24-bit Linear PCM

Technische Daten Monitor

• Bildschirmdiagonale 10,1 Inches Wide
• Bildschirmgröße (BxH) 223,7 x 125,8 mm
• Display-System AAS (Azimuthal Anchoring Switch) LCD panel
• Antriebssystem TFT Active Matrix Bildschirm
• Anzahl der Pixel 2764800 Pixel (1280 (H) x 720 (V) x RGB
• Sichtbare Pixel 99,99 %
• Pixelanordnung RGB-Streifen-Arrangement
• Hintergrundbeleuchtung LED (Light Emitting Diode)

Technische Daten Allgemein

• Betriebsspannung 14,4 V (11 ~ 16 V zulässig)
• Dimensions Monitor unit (WxHxD) 262 x 181 x 52 mm
• Weight Monitor unit 1,1 kg
• Dimensions chassis Unit (WxHxD) 178 x 50 x 158 mm
• Weight chassis unit 1,3 kg.
• Weight Chassis + Monitor 2,4 kg.

Lieferumfang

• Einbauklammern Monitorhalterung
• Stromanschlusskabel 25 cm
• RCA Audio-In/Out Connection Cable
• RCA Video-In/Out Connection Cable
• USB Verlängerungskabel Type-C, 1 meter
• USB Adaptor Type-C to Type-A
• Schrauben Ø 3 x 6mm, 3 Stück
• Pan Head Screw (M-Type) M4 x 8mm, 8 Stück
• Hex Head Screw (M-Type) M4 x 12mm, 4 Stück
• GPS-Antenne mit 3,5 m langem Anschlusskabel
• GPS-Antenne Ja
• Freisprechmikrofon mit 3 m langem Anschlusskabel
• Mehrsprachige Bedienungsanleitung enthalten Schnellanleitung + Bedienungsanleitung
• Downloadbare Bedienungsanleitung

Produkteigenschaften

Anschlüsse

• Bluetooth
• AUX
• DAB+
• Lenkrad
• Rückfahrkam.
• Subwoofer
• USB
• WiFi

Ausstattung

• Android Auto
• Apple CarPlay
• ext. Mikrofon
• iPod / iPhone
• Spotify
• Touchscreen

Beleuchtung: variabel

Einbaugröße: 1-DIN

Stromanschluss: 12 Volt (PKW)

Details

Dateien

Dokumente:

101248_10 (517.3 KB)

Bedienungsanleitung (13.73 MB)

Inbetriebnahmeanleitung (2.22 MB)

Testbericht (362.66 KB)
