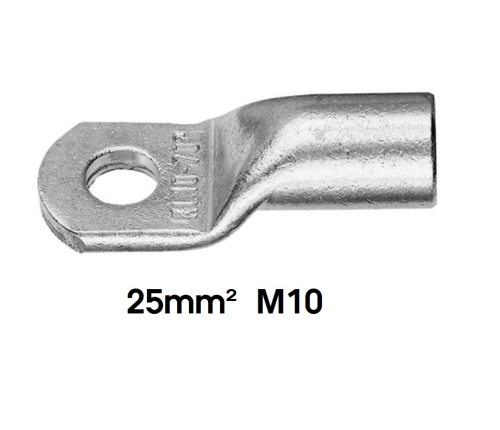

KLAUKE Rohrkabelschuh, 25mm², M10, 18mm breit 2 Stück

Produktübersicht: Klauke Rohrkabelschuh (25 mm² / M10)

Dies ist ein hochwertiger Ringverbinder der Marke Klauke, ausgelegt für Kupferleiter mit einem Querschnitt von 25 mm² und einem M10-Anschlussbolzen. Er zeichnet sich durch hohe Temperaturbeständigkeit und Korrosionsschutz aus.

Technische Spezifikationen

Allgemeine Daten

• Hersteller/Marke: Klauke

• Typ: Rohrkabelschuh / Ringverbinder

• Verpackungseinheit: 2 Stück

• Anschlussgewinde: M10 (metrisch)

• Besonderheit: Korrosionsbeständig

Material & Eigenschaften

• Material: Kupfer (E-Cu)

• Norm: Gemäß EN 13 600

• Oberfläche: Galvanisch verzinnt

• Temperaturbereich: Hitzebeständig bis 125 °C

• Umwelt: Keine SVHC Substanzen vorhanden

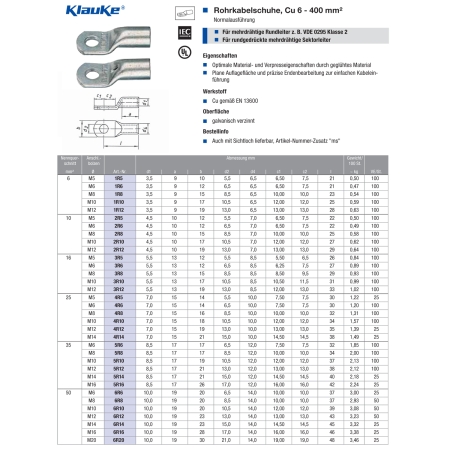

Maße & Abmessungen

Hier sind die detaillierten mechanischen Daten für die Passform:

Anwendungshinweis

Da es sich um einen Rohrkabelschuh handelt (im Gegensatz zu einfachen Quetschkabelschuhen), ist dieses Bauteil für dauerhafte und sichere Verbindungen im Schaltschrankbau, der Fahrzeugtechnik oder im Maschinenbau geeignet, wo hohe Ströme oder mechanische Belastungen auftreten können. Zur Verarbeitung wird eine passende Sechskant- oder Dornpressung (Crimpzange für Rohrkabelschuhe) benötigt.

Details:

• Steckerausführung Ringverbinder
• Material Kupfer E-Cu gemäß EN 13600
• Oberfläche galvanisch verzinnt
• korrosionsbeständig
• Querschnitt [mm²] 25 mm²
• Bohrung-Ø [mm] 8,4 mm
• Gewindemaß M10
• Temperaturbereich bis [°C] 125 °C
• Breite [mm] 18mm
• Innendurchmesser [mm] 7 mm
• Länge 1 [mm] 32 mm
• Länge 2 [mm] 10 mm
• Länge 3 [mm] 15 mm
• Dicke/Stärke [mm] 2,4 mm
• Keine SVHC Substanzen vorhanden!
