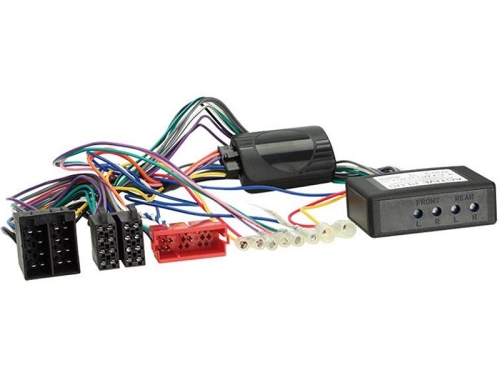

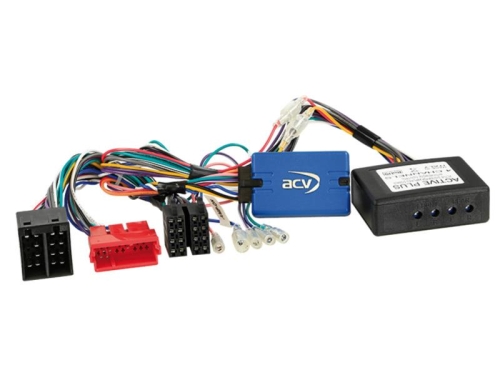

Lenkradfernbedienungsadapter Audi mit CAN-BUS und ISO-Anschluss

CAN-Bus-, Lenkradfernbedienungs- und Soundsystemadapter für Audi

Mit diesem fahrzeugspezifischen Interface ersetzen Sie Ihr werksseitiges Audi-Radio problemlos gegen ein modernes Nachrüstradio, ohne auf gewohnte Komfortfunktionen verzichten zu müssen. Der Adapter sorgt für die digitale Auslesung der CAN-Bus-Signale und ermöglicht sowohl den Erhalt der originalen Lenkradfernbedienung als auch die Aktivierung des werkseitigen 2-Kanal- oder 4-Kanal-Soundsystems.

Fahrzeugkompatibilität

Der Adapter ist passgenau für folgende Audi-Modelle mit CAN-Bus geeignet:

• Audi A2 (8Z): Baujahr 11/1999 – 07/2005

• Audi A3 (8L): Baujahr 08/2000 – 06/2003

• Audi A3 (8P): Baujahr 07/2003 – 05/2005

• Audi A4 (B6 / B7): Baujahr 11/2000 – 02/2009

• Audi A6 (4B / C5): Baujahr 05/2001 – 03/2005

• Audi TT (8N): Baujahr 09/1998 – 07/2006

Kompatibilitäts-Voraussetzungen (OEM-Geräte):

• Nur passend für Fahrzeuge, die ab Werk mit einem 1-DIN OEM-Gerät mit 2 Drehreglern ausgestattet waren.

• Unterstützte Werksradios: Blaupunkt / Matsushita / Grundig / Concert II / Symphony II / Chorus II

Hauptmerkmale & Wichtige Hinweise

• Soundsystem-Aktivierung: Unterstützt originale 2-Kanal- und 4-Kanal-OEM-Soundsysteme über den Lautsprecherausgang (Front/Rear). Der Pegel ist dabei individuell einstellbar.

• Lenkradfernbedienung: Ermöglicht die Weiterleitung der Steuerungssignale an das neue Nachrüstradio.

• Wichtiger Hinweis zu Software-Abweichungen: Reimportfahrzeuge oder Fahrzeuge mit einer abweichenden Software können in ihren Funktionen inkompatibel sein. Bitte prüfen Sie dies vorab.

Signalbereitstellung & Kabelbelegung

Der Adapter liest die digitalen CAN-Bus-Daten aus und stellt folgende analoge Signale zur Verfügung:

• Rot: +12V Zündung (Klemme 15)

• Orange: +12V Beleuchtung (Klemme 58)

• Lila/Weiß: +12V Rückfahrsignal

• Grün: Masse / GND Handbremssignal

• Blau: +12V Amp / Verstärker Remote (zur Aktivierung des OEM-Verstärkers)

Technische Daten

• System: CAN-Bus (analog ausgegeben)

• Anschlussleitung Fahrzeugseite: ISO / Mini-ISO

• Soundsystem-Anschluss: 2-Kanal / 4-Kanal OEM-Soundsystem (Lautsprecherausgang Front/Rear, Pegel einstellbar)

• Belastbarkeit der Gesamtausgänge: Maximal 100 mA

• WICHTIGER INSTALLATIONSHINWEIS

Sollte der Strombedarf für die Schaltsignale größer als 100 mA sein, muss zwingend ein Relais dazwischengeschaltet werden:

• Bei Verwendung von 1 Relais: Spulenwiderstand von minimal 75 Ohm einhalten.

• Bei Verwendung von 2 Relais: Spulenwiderstand von minimal 150 Ohm einhalten.
