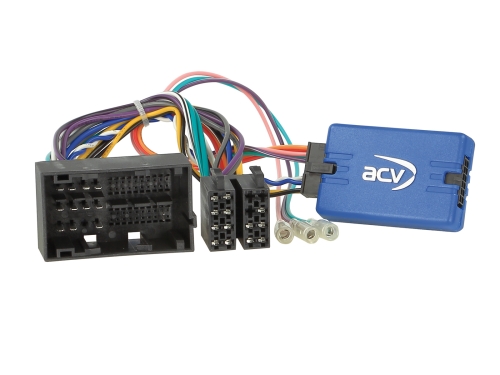

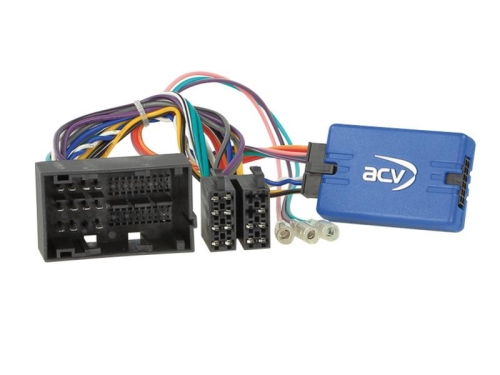

Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot
- Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
- Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

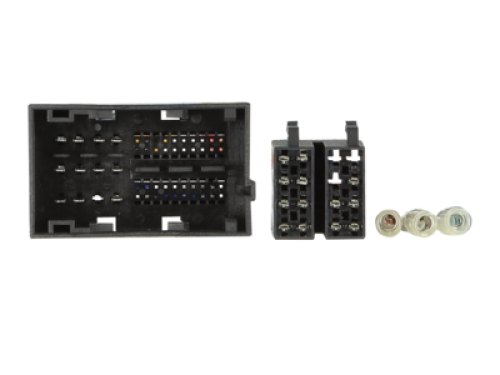

- Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
- Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
- Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 52 Pin Fiat Stecker
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Rückfahrkameraeingang
Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
Fahrzeuge mit UConnect OEM Gerät
Fahrzeuge mit Daiichi OEM Gerät*
Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation > Dipschalterstellung unter der Platine:
Dipschalterstellung spannungsfrei anpassen
Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on oder off
Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on oder off
Dipschalter 1 on > 250VP1 OEM HU
Dipschalter 2 on > 250VP2 OEM HU
Dipschalter 3 on > Blue&Me OEM Funktion
Dipschalter 4 on > PioneerDipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on > Daiichi OEM Gerät
Nach Umstellung CAN Bus Ruhe herstellen
Fahrzeuge mit anhaltener Fehleranzeige und anderem Softwarepaket nicht kompatibel
Bordcomputer Fahrzeugeinstellungen nicht unterstützt**
Fernlichtassistent nicht unterstützt
Fahrassistenssysteme nicht unterstützt
Datum/Uhrzeiteinstellung nicht unterstützt**
Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:
Rückfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
rot: Pin 31 Video+
weiß: Pin 32 Video -
schwarz: Pin 33 Schirmung
Für folgende Fahrzeuge geeignet:
Citroen
- Citroen Jumper (250) 05/2014 - 10/2022*
- Citroen Jumper (250) 10/2022 - 2024*
- Citroen e-Jumper (259 10/2021 - 2024
- Citroen Relay (250) 2006- 2024*
Fiat
- Fiat 500 (ZAF 312) 07/2016 - 2023
- Fiat 500L (ZAF 199) 10/2012 - 07/2017
- Fiat 500L (ZAF 199) 07/2017 - 03/2022
- Fiat Doblo (ZAF 263) 01/2015 - 06/2022
- Fiat Ducato (ZFA 250) 05/2014 - 11/2021*
Opel
- Opel Movano Cargo C (Y) 10/2021 - 01/2024*
- Opel Movano Cargo C (Y) 01/2024 - 2024*
- Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024*
- Opel Movano Electrik Cargo C (Y) 01/2024 - 2024*
Peugeot
- Peugeot Boxer (Y) 09/2014 - 12/2019*
- Peugeot Boxer (Y) 08/2018 - 2024*
- Peugeot e-Boxer (Y) 10/2021 - 2024*
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
- Belastbarkeit Gesamtausgänge: 100 mA max.
