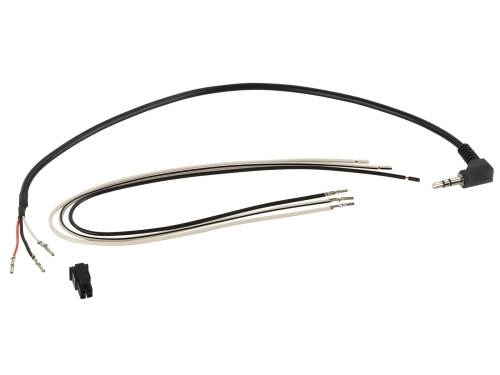

Radioanschlusskabel 42a / 42cx401 > diverse Geräte
Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden. Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.Vor der Endmontage auf Funktion prüfen.
Hinweis:

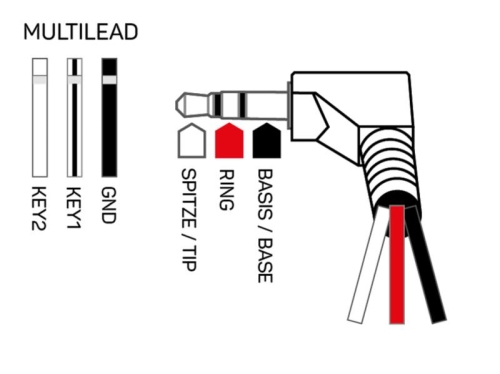

- Anschluss: 4 Pin Molex > 3,5mm Klinke / Multikabelanschluss
- LFB-Radioanschlusskabel für 42cx401 LFB Interface 42a-xxxx-xxx
- DIP-Schalter Einstellungen (ON/OFF)
- Atoto Nachrüstgeräte nicht unterstützt
DIP Schaltereinstellung 42cx401:
- Alpine > OFF/OFF/OFF
- Blaupunkt 2010> > OFF/ON/OFF (OFF/ON/ON)
- China HU > OFF/ON/OFF
- Clarion > ON/ON/OFF
- Digital Dynamics > OFF/OFF/ON
- ESX > OFF/ON//OFF
- JVC > ON/OFF/ON (ON/ON/ON) (Einkabelanschluss)
- JVC > ON/OFF/ON (ON/ON/ON) (Klinkenanschluss)
- Kenwood > ON/ON/ON (Einkabelanschluss)
- Kenwood 2017> OFF/ON/OFF (OFF/ON/ON) (Klinkenanschluss)
- Kenwood 2020> OFF/ON/OFF (OFF/ON/ON) (Key1/Key2/GND)
- Pioneer > OFF/ON/ON
- Snooper > OFF/ON/OFF
- Sony > OFF/ON/ON
- XZent > OFF/OFF/ON
- Zenec > OFF/OFF/ON
Herstellerinfo
passend
Details
