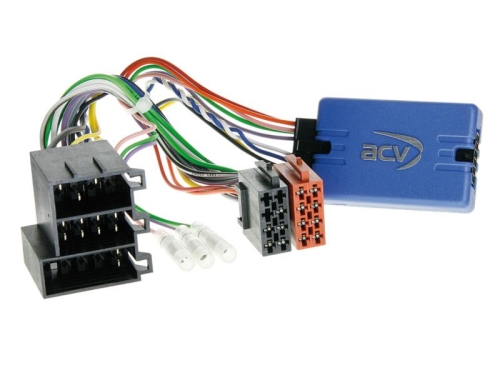

Für folgende Fahrzeuge geeignet:
- Mercedes C-Klasse (W203) 03/2000 - 04/2004
- Mercedes CLK (W209) 2001 - 2004
Folgende Signale werden zur Verfügung gestellt:
- Handbremssignal
- Rückwärtssignal
- Zündung
- Geschwindigkeit
- Lenkradfernbedienung
Hinweis:
- CAN Bus
- Anschluss: ISO / 10Pin ISO
- Fahrzeuge mit Audio 10/Audio 30 OEM Gerät
- Fahrzeuge mit Command APS OEM Navigation*
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückwärtssignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
Belastbarkeit Gesamtausgänge: 100 mA max.
Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
*CAN Bus in 18 Pin AMP Stecker: Pin 8 braun CAN low / Pin 9 braun-rot CAN high / nicht Robert-Bosch CAN
