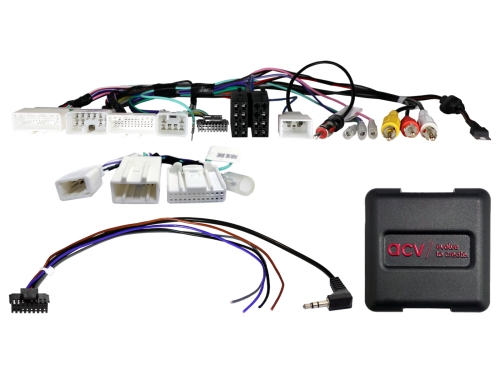

Lenkradfernbedienungsadapter Toyota
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
- analog
- Anschluss: 10 Pin / 6 Pin / 28 Pin Toyota Stecker
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Anschluss: OEM Antenne > DIN(m)
- Anschluss: OEM Kamera 24 Pin > Cinch(m) gelb Kameraeingang
- Anschluss: OEM Kameraadapter 16 Pin > 24 Pin
- Anschluss: OEM USB > USB-A
- Anschluss: OEM AUX > Cinch(m) rot/weiß
- Fahrzeuge mit Matsushita / Fujitsu Ten OEM Gerät
- Fahrzeuge mit/ohne Rückfahrkamera
- Fahrzeuge ohne 360° Kamerasystem
Fahrzeuge mit abweichenden Steckerbelegungen:
- Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss durch messen prüfen
- +12V Rückfahrsignal alternativ:
- rot 0,5mm 4-Ader Kabelbaum > Kofferraum Heckverkleidung durch messen prüfen
- Kamera +6V Spannungsversorgung > vor Installation auf richtige Belegung mit OEM Gerät prüfen
- Video +/- > vor Installation auf richtige Belegung mit OEM Gerät prüfen
- USB > vor Installation auf richtige Belegung mit OEM Gerät prüfen
- AUX > vor Installation auf richtige Belegung mit OEM Gerät prüfen
- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Toyota
- Toyota Auris (E150) 03/2010 - 01/2013
- Toyota Avensis (T27) 01/2012 - 06/2015
- Toyota Corolla (E170) 04/2014 - 12/2016
- Toyota Fortuner 2011 - 2015
- Toyota Hilux (N25) 12/2011 - 08/2016
- Toyota Hilux (AN1P) 11/2016 - 09/2020
- Toyota Innova 2011 - 2015
- Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
- Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
- Toyota RAV4 (XA3) 04/2009 - 05/2010
- Toyota RAV4 (XA3) 05/2010 - 02/2013
- Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
- Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*
- Toyota Verso (AR2) 04/2009 - 01/2013
- Toyota Verso (AR2) 04/2013 - 06/2018
- Toyota Verso-S (XP12) 03/2011 - 07/2014
- Toyota Verso-S (XP12) 07/2014 - 12/2015
- Toyota Yaris (XP13) 11/2011 - 08/2014
- Toyota Yaris (XP13) 09/2014 - 03/2017
- Toyota Yaris (XP13) 04/2017 - 08/2020
Folgende Signale werden zur Verfügung gestellt:
- Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- Lenkradfernbedienung
