Dual-View-Rückfahrkamera in der 3. Bremsleuchte für Citroën Jumper, Fiat Ducato, Opel Movano, Peugeot Boxer und Toyota Proace Max

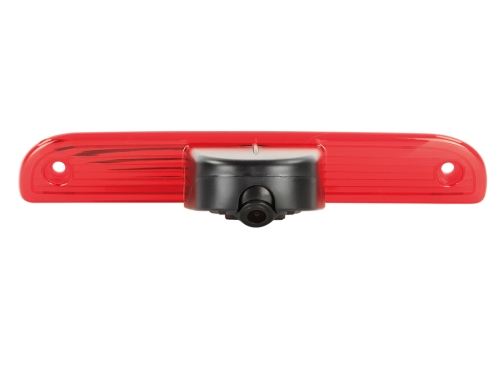

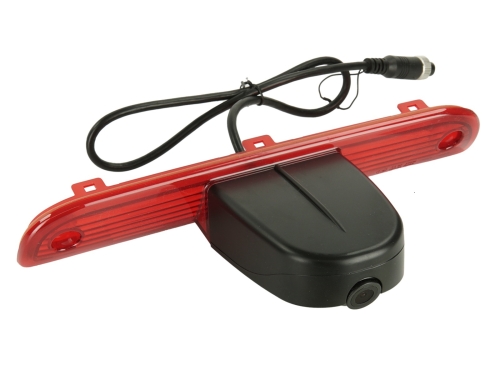

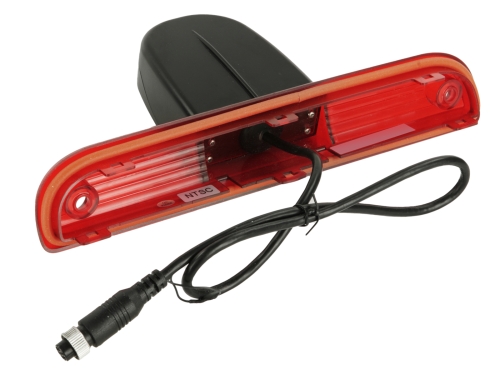

Diese Dual-View-Rückfahrkamera von acv ersetzt die OEM-Streuscheibe der dritten Bremsleuchte und ist für Fahrzeuge mit Innenausbau vorgesehen, etwa Wohnmobile und Werkstattwagen. Die Installation erfolgt ohne Verschraubung durch den Laderaum bzw. Innenraum. Die Abmessungen entsprechen der OEM-Bremsleuchte. Zwei Kameralinsen mit unterschiedlichen Blickwinkeln, eine Nachtsichtfunktion und ein um 20° verstellbarer Blickwinkel gehören zur Ausstattung. acv-Kameras sind für den Dauerbetrieb geeignet.

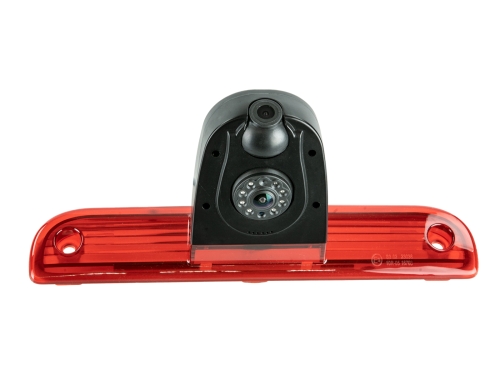

Zwei Kameras mit getrennten Anschlüssen
Kamera 1 erfasst diagonal 170°, horizontal 145° und vertikal 80° + 5°. Kamera 2 deckt diagonal 100°, horizontal 80° + 5° und vertikal 50° + 5° ab. Beide Kameras haben eigene Leitungen für Versorgungsspannung und Masse sowie einen eigenen Cinch-Videoausgang.
Anschluss an den Monitor
Monitore mit zwei Videoeingängen werden direkt mit beiden Kamerasignalen verbunden. Für Monitore mit nur einem Videoeingang ist die Videoumschaltung 2 x Cinch (f) auf 1 x Cinch (m), +12 V geschaltet, erhältlich (Artikel 771000-5008).
Bildaufnahme
Die Kamera arbeitet mit einem 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln und gibt ein NTSC-Farbbild mit 600 TV-Linien aus. Die Linse hat 1,9 mm Brennweite und Blende F 2.0. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.
Verstellbarer Blickwinkel
Der Blickwinkel lässt sich um 20° verstellen. Vor der Installation sollten Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor geprüft werden.
Gehäuse und Schutzart
Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.
Fahrzeugkompatibilität
| Modell | Baujahr |
|---|---|
| Citroën Jumper (250) | 10/2006 – 11/2011 |
| Citroën Jumper (250) | 11/2011 – 05/2014 |
| Citroën Jumper (250) | 05/2014 – 10/2022 |
| Citroën Jumper (250) | 10/2022 – 06/2024 |
| Citroën Jumper (250) | 07/2024 – 2026 |
| Citroën e-Jumper (250) | 10/2021 – 06/2024 |
| Citroën e-Jumper (250) | 07/2024 – 2026 |
| Citroën Relay (250) | 2006 – 2024 |
| Fiat Ducato (ZAF 250) | 06/2006 – 06/2011 |
| Fiat Ducato (ZAF 250) | 06/2011 – 05/2014 |
| Fiat Ducato (ZAF 250) | 05/2014 – 03/2021 |
| Fiat Ducato (ZAF 250) | 11/2021 – 11/2023 |
| Fiat Ducato (ZAF 250) | 11/2023 – 2026 |
| Fiat e-Ducato (ZAF 250) | 04/2021 – 03/2024 |
| Fiat e-Ducato (ZAF 250) | 03/2024 – 2026 |
| Opel Movano Cargo C (Y) | 10/2021 – 01/2024 |
| Opel Movano Cargo C (Y) | 01/2024 – 2026 |
| Opel Movano Electric Cargo C (Y) | 10/2021 – 01/2024 |
| Opel Movano Electric Cargo C (Y) | 01/2024 – 2026 |
| Peugeot Boxer (Y) | 02/2007 – 07/2011 |
| Peugeot Boxer (Y) | 07/2011 – 05/2014 |
| Peugeot Boxer (Y) | 09/2014 – 12/2019 |
| Peugeot Boxer (Y) | 08/2018 – 06/2024 |
| Peugeot Boxer (Y) | 07/2024 – 2026 |
| Peugeot e-Boxer (Y) | 10/2021 – 06/2024 |
| Peugeot e-Boxer (Y) | 07/2024 – 2026 |
| Toyota Proace Max (T) | 08/2024 – 2026 |
| Toyota Proace Max Electric (T) | 01/2025 – 2026 |
Technische Daten
- Montage: Austausch der OEM-Streuscheibe der 3. Bremsleuchte
- Einsatzbereich: Fahrzeuge mit Innenausbau (Wohnmobile / Werkstattwagen)
- Gehäuse: Kunststoff
- Farbe: schwarz / rot
- Extras: 2 Kameralinsen, Nachtsichtfunktion, Blickwinkel verstellbar 20°
- Sensor: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Auflösung: 600 TV-Linien
- Linse: 1,9 mm / F 2.0
- Blickwinkel Kamera 1: diagonal 170°, horizontal 145°, vertikal 80° + 5°
- Blickwinkel Kamera 2: diagonal 100°, horizontal 80° + 5°, vertikal 50° + 5°
- Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Schutzart: IP68
- Anschluss: 7-Pin-Systemstecker (f)
- Betriebsspannung: +12 V Gleichspannung
- Versorgungsspannung: +12 V Gleichspannung
- Stromaufnahme: 200 mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperatur: -30 °C bis 75 °C
- Lagertemperatur: -40 °C bis 80 °C
- Abmessungen: entsprechend OEM-Bremsleuchte
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert (Kamera 1)
- Schwarz: Karosseriemasse direkt / GND (Kamera 1)
- Gelb: +12 V, geschaltet, laststabil, abgesichert (Kamera 2)
- Weiß: Karosseriemasse direkt / GND (Kamera 2)
- Cinch (m) gelb: Video Kamera 1
- Cinch (m) weiß: Video Kamera 2

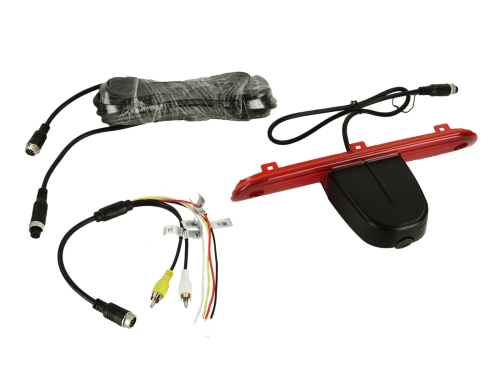

Kabel
- Anschlusskabel an der Kamera, ca. 60 cm: 7-Pin-Systemstecker (m)
- Verlängerung, ca. 10 m: 7-Pin-Systemstecker (m) / 7-Pin-Systemstecker (f)
- Anschlusskabel, ca. 20 cm: 7-Pin-Systemstecker (m); rot: Versorgungsspannung, schwarz: Masse / GND, gelb: Versorgungsspannung, weiß: Masse / GND, Cinch (m) gelb: Video, Cinch (m) weiß: Video
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
- Anschluss an Monitore mit 1 Videoeingang: Videoumschaltung 2 x Cinch (f) auf 1 x Cinch (m), +12 V geschaltet (Artikel 771000-5008)
