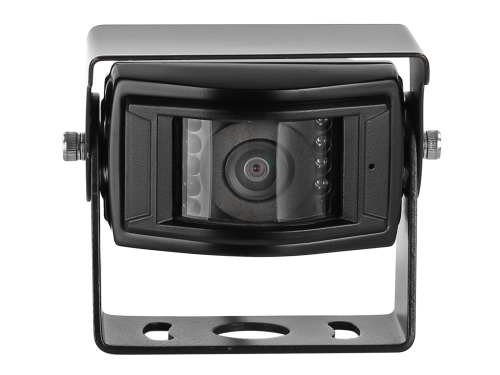

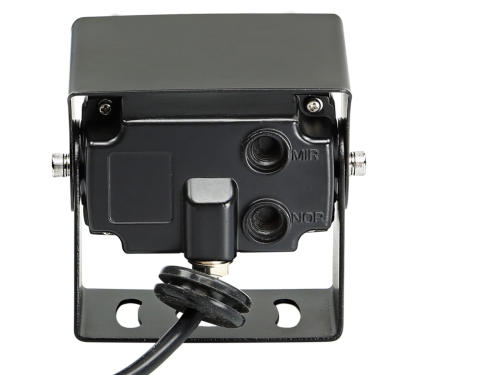

Universal-Rückfahrkamera für Transporter und Wohnmobile – Metallgehäuse, 170° Weitwinkel, schwarz
Die acv-Rückfahrkamera ist universell für Transporter und Wohnmobile einsetzbar und wird entweder angebaut oder auf dem Dach montiert. Ihr diagonaler Linsenwinkel von 170° zeigt den Bereich hinter dem Fahrzeug in großer Breite. Beim Rückwärtsfahren helfen zuschaltbare Orientierungslinien, bei Dunkelheit die Nachtsichtfunktion. acv-Kameras sind für den Dauerbetrieb geeignet.

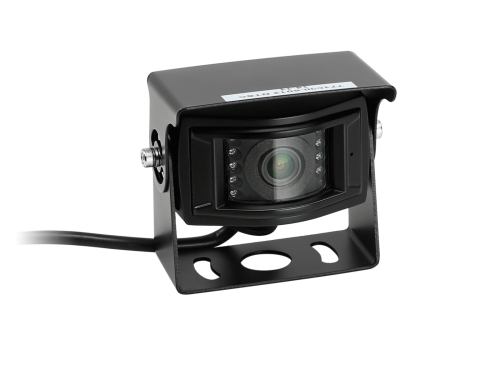

Robustes Metallgehäuse
Das schwarze Metallgehäuse ist nach IP68 gegen Staub und Wasser geschützt. Die Kamera arbeitet zwischen -20 °C und 75 °C; für die Lagerung ist ein Bereich von -40 °C bis 85 °C angegeben.
Sensor und Optik
Ein 1/4"-CCD-Sensor mit 728 x 512 effektiven Pixeln erzeugt das NTSC-Farbbild mit 600 TV-Linien. Die Optik mit 1,9 mm und F 2.0 erfasst horizontal 113° und vertikal 80° + 5°. Mit aktiver Nachtsichtfunktion genügen 0 Lux für ein Bild.
Orientierungslinien ein- und ausschaltbar
Ob die Orientierungslinien angezeigt werden, bestimmt der grüne Jumper am Kamerakabel.
Vor der Installation
Es empfiehlt sich, Blickwinkel und Ausrichtung am geplanten Verbauort vorab mit einem Testmonitor zu kontrollieren.
Technische Daten
- Design: Transporter / Wohnmobil
- Montageart: Anbau / Dachmontage
- Gehäuse: Metall
- Farbe: schwarz
- Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion
- Sensor: 1/4" CCD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 728 x 512
- Auflösung: 600 TV-Linien
- Linse: 1,9 mm / F 2.0
- Linsenwinkel: 170° diagonal
- Blickwinkel: horizontal 113°, vertikal 80° + 5°
- Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Schutzart: IP68
- Anschluss: 8-Pin-Systemstecker (m), Ø 7 mm
- Betriebsspannung: +12 V Gleichspannung
- Versorgungsspannung: +12 V Gleichspannung
- Stromaufnahme: 200 mA bei aktiver Nachtsichtfunktion
- Betriebstemperatur: -20 °C bis 75 °C
- Lagertemperatur: -40 °C bis 85 °C

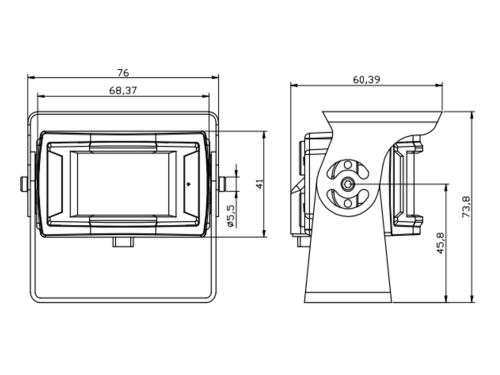

- Abmessungen mit Halter (L x B x H): 76 x 60,39 x 73,8 mm
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Karosseriemasse direkt / GND
- Cinch (m) gelb: Video
- Jumper grün: Orientierungslinien aktivieren / deaktivieren

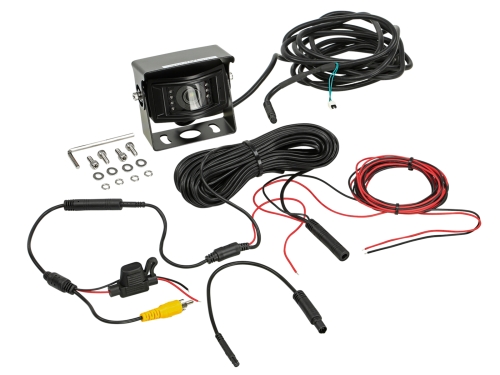

Kabel und Adapter
- Anschlusskabel an der Kamera, ca. 3 m: 8-Pin-Systemstecker (m) Ø 7 mm, 1 Jumper
- Anschlussadapter, ca. 20 cm: 8-Pin-Systemstecker (f) Ø 10 mm auf 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
- Verlängerung, ca. 15 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
- Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
- Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
- Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
