Produktübersicht: Klauke Rohrkabelschuh (35 mm² / M8)
Dies ist ein hochwertiger Ringverbinder der Marke Klauke, ausgelegt für Kupferleiter mit einem Querschnitt von 35 mm² und einem M8-Anschlussbolzen. Er zeichnet sich durch hohe Temperaturbeständigkeit und Korrosionsschutz aus.
Technische Spezifikationen
Allgemeine Daten
-
Hersteller/Marke: Klauke
-
Typ: Rohrkabelschuh / Ringverbinder
-
Verpackungseinheit: 2 Stück
-
Anschlussgewinde: M8 (metrisch)
-
Besonderheit: Korrosionsbeständig
Material & Eigenschaften
-
Material: Kupfer (E-Cu)
-
Norm: Gemäß EN 13 600
-
Oberfläche: Galvanisch verzinnt
-
Temperaturbereich: Hitzebeständig bis 125 °C
-
Umwelt: Keine SVHC Substanzen vorhanden
Maße & Abmessungen
Hier sind die detaillierten mechanischen Daten für die Passform:
| Merkmal | Wert | Beschreibung |
| Nennquerschnitt | 35 mm² | Für entsprechende Leitergröße |
| Bohrungs-Ø | 8,4 mm | Passend für M8 Schrauben/Bolzen |
| Breite | 17 mm | Breite der Anschlusslasche |
| Innendurchmesser | 8,5 mm | Aufnahme für den Kabelleiter |
| Dicke/Stärke | 3,2 mm | Materialstärke |
| Länge 1 | 34 mm | Gesamtlänge |
| Länge 2 | 10 mm | Länge der Anschlusslasche |
| Länge 3 | 17 mm | Länge der Hülse/Rohr |
Anwendungshinweis
Da es sich um einen Rohrkabelschuh handelt (im Gegensatz zu einfachen Quetschkabelschuhen), ist dieses Bauteil für dauerhafte und sichere Verbindungen im Schaltschrankbau, der Fahrzeugtechnik oder im Maschinenbau geeignet, wo hohe Ströme oder mechanische Belastungen auftreten können. Zur Verarbeitung wird eine passende Sechskant- oder Dornpressung (Crimpzange für Rohrkabelschuhe) benötigt.

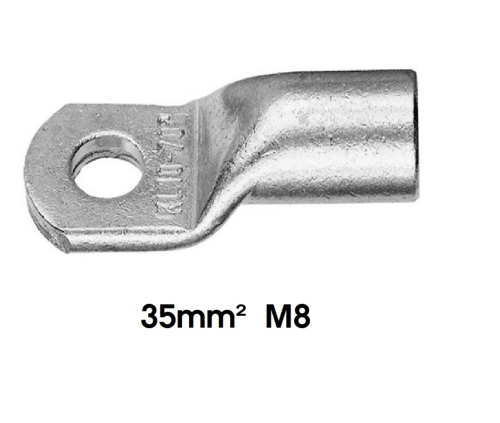

Rohrkabelschuh, 35mm², M8, 17mm 2 Stück
- Steckerausführung Ringverbinder
- Material Kupfer E-Cu EN 13600
- Oberfläche galvanisch verzinnt
- korrosionsbeständig
- Querschnitt [mm²] 35 mm²
- Bohrung- [mm] 8,4 mm
- Gewindemaß M8
- Temperaturbereich bis [°C] 125 °C
- Breite [mm] 17 mm
- Innendurchmesser [mm] 8,5 mm
- Länge 1 [mm] 34 mm
- Länge 2 [mm] 10 mm
- Länge 3 [mm] 17 mm
- Dicke/Stärke [mm] 3,2 mm
- Keine SVHC Substanzen vorhanden!
