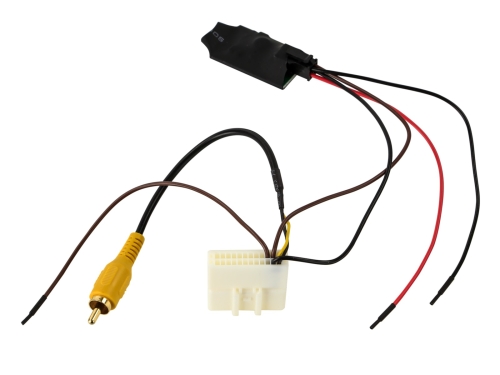

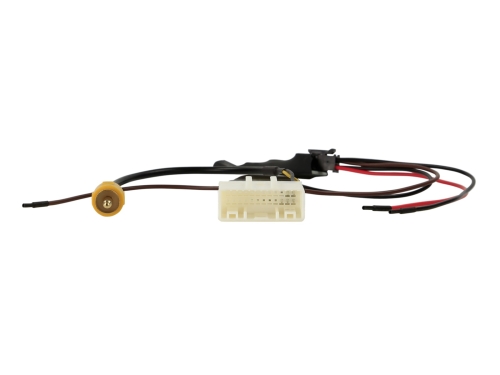

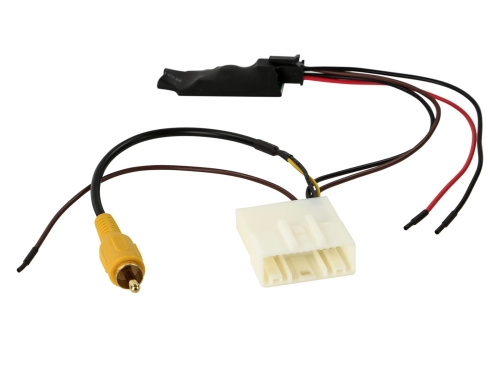

Dieser Adapter ermöglicht den Anschluss einer werksseitig vorgerüsteten Original-Rückfahrkamera (OEM) an ein Nachrüstgerät (z. B. Navigationssystem oder Moniceiver) mit Cinch-Kameraeingang. Er ist die ideale Lösung, um beim Radio-Tausch die bestehende Werkskamera weiterzunutzen.
Funktionsweise: Der Adapter greift das Videosignal am 24-Pin Stecker ab und wandelt es auf einen Standard-Cinch-Stecker (RCA). Gleichzeitig stellt er die für Toyota-Werkskameras notwendige Betriebsspannung von +6V bereit und liefert ein Rückfahrsignal für das Nachrüstgerät.
Hauptmerkmale:
-
Erhalt der Original-Kamera: Keine aufwendige Neuverkabelung einer Universalkamera nötig.
-
Spannungswandlung: Integrierte Versorgung der OEM-Kamera mit +6V.
-
Plug & Play Vorbereitung: Passend für den 24-Pin Toyota Stecker.
-
Rückfahrsignal-Ausgang: Stellt das Schaltsignal für den Monitor bereit (Ausgang).
Technische Daten & Anschluss
-
Fahrzeuganschluss: 24-Pin Toyota Stecker
-
Ausgang zum Radio: Cinch-Stecker (Male/Gelb) für Video-Eingang
-
Stromversorgung Kamera: +6V Kameraspeisespannung (wird vom Adapter generiert)
-
Verkabelung:
-
Rot: +12V Zündungsstrom (Klemme 15) – bitte laststabil absichern
-
Schwarz: Masse (Klemme 30/31)
-
Braun: +12V Rückfahrsignal Ausgang (zum Aktivieren des Monitors)
-
Fahrzeugkompatibilität
Dieser Adapter ist für folgende Modelle mit 24-Pin Anschluss geeignet (nur für Fahrzeuge ohne 360° Kamerasystem):
-
Toyota Auris (E15): 03/2010 – 01/2013
-
Toyota Avensis (T27): 01/2012 – 06/2015
-
Toyota Camry (XV50): 2014 – 2019
-
Toyota Corolla (E170): 04/2014 – 12/2018
-
Toyota GT86 (ZN): 01/2017 – 06/2020
-
Toyota Highlander: 2014 – 2020
-
Toyota Hilux (N25): 12/2011 – 08/2016
-
Toyota Hilux (AN1P): 11/2016 – 09/2020
-
Toyota Landcruiser (J15): 10/2013 – 12/2017
-
Toyota Landcruiser (J15): 01/2018 – 07/2019*
-
Toyota Prius (ZVW30/ZVW35): 04/2012 – 02/2016
-
Toyota Prius+ (XW3/XW4): 06/2012 – 01/2015
-
Toyota RAV4 (XA3/XA4): 04/2013 – 12/2018
-
Toyota Sequoia: 2014 – 2017
-
Toyota Sienna: 2014 – 2020
-
Toyota Tacoma: 2014 – 2022
-
Toyota Tundra: 2014 – 2021
-
Toyota Verso (AR2): 04/2009 – 06/2018
-
Toyota Yaris (XP13): 11/2011 – 08/2020
*Hinweis für Landcruiser & Co: Für Fahrzeuge mit einem 360° OEM Kamerasystem wird ein anderer Adapter benötigt (Artikel: 42sty019).
Wichtige Installationshinweise
-
Kompatibilitäts-Check: Bitte prüfen Sie vor der Installation die Pin-Belegung des Adapters mit dem OEM-Anschluss Ihres Fahrzeugs. Die +6V Speisespannung muss vorab am Werksgerät durch Messen verifiziert werden.
-
Einschränkungen: Generell nicht kompatibel mit 360° Kamerasystemen („Birdview“) oder Systemen mit beweglichen Lenk-Abstandslinien.
-
Radio-Einstellungen: Bei vielen Nachrüstgeräten muss die Kamerafunktion im Menü manuell aktiviert oder konfiguriert werden.
-
Fachinstallation: Anschlüsse, Änderungen oder Erweiterungen sollten ausschließlich von geschultem Fachpersonal durchgeführt werden.
