Rückfahrkamera als 3. Bremsleuchte für Citroën Jumper, Fiat Ducato, Opel Movano, Peugeot Boxer und Toyota Proace Max – Außenverschraubung

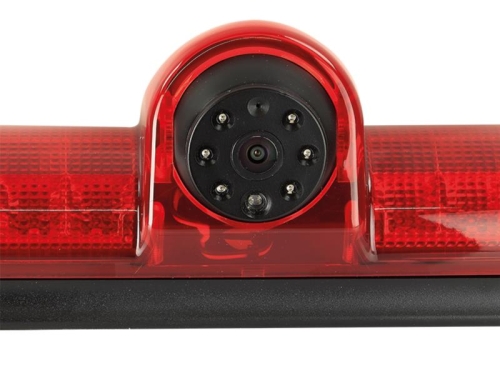

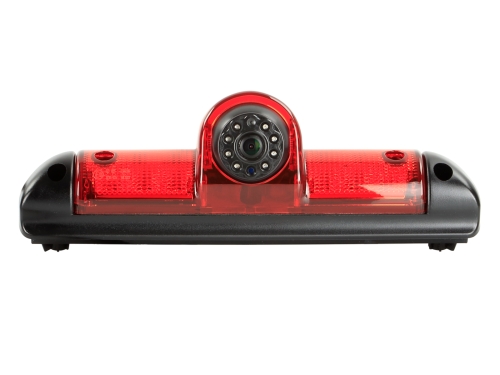

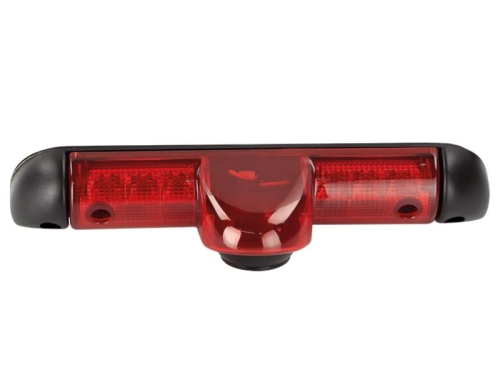

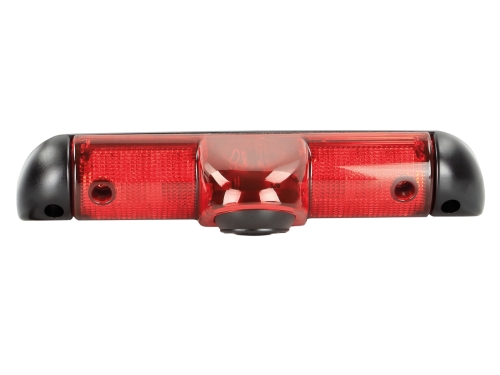

Diese Rückfahrkamera von acv ersetzt die komplette OEM-3.-Bremsleuchte und wird von außen verschraubt. Die Abmessungen entsprechen der OEM-Bremsleuchte. Zur Ausstattung gehören Orientierungslinien, eine Nachtsichtfunktion und ein um 20° verstellbarer Blickwinkel. acv-Kameras sind für den Dauerbetrieb geeignet.
Montage und Anschluss
Die Kamera wird anstelle der originalen 3. Bremsleuchte eingesetzt und außen verschraubt. Für die Beleuchtungsfehleranzeige im FIS ist das OEM-Leuchtmittel parallel anzuschließen. Vor der Installation sollten Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor geprüft werden.
Bild und Sichtfeld
Ein 1/3"-CMOS-Sensor mit 976 x 572 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) erfasst diagonal 160°, horizontal 115° und vertikal 75° + 5°. Der Blickwinkel lässt sich um 20° verstellen. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.
Orientierungslinien per Jumper
Die Orientierungslinien werden über den grünen Jumper am Kamerakabel aktiviert oder deaktiviert.
Gehäuse und Schutzart
Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.
Fahrzeugkompatibilität
| Modell | Baujahr |
|---|---|
| Citroën Jumper (250) | 10/2006 – 11/2011 |
| Citroën Jumper (250) | 11/2011 – 05/2014 |
| Citroën Jumper (250) | 05/2014 – 10/2022 |
| Citroën Jumper (250) | 10/2022 – 06/2024 |
| Citroën Jumper (250) | 07/2024 – 2026 |
| Citroën e-Jumper (250) | 10/2021 – 06/2024 |
| Citroën e-Jumper (250) | 07/2024 – 2026 |
| Citroën Relay (250) | 2006 – 2024 |
| Fiat Ducato (ZAF 250) | 06/2006 – 06/2011 |
| Fiat Ducato (ZAF 250) | 06/2011 – 05/2014 |
| Fiat Ducato (ZAF 250) | 05/2014 – 03/2021 |
| Fiat Ducato (ZAF 250) | 11/2021 – 11/2023 |
| Fiat Ducato (ZAF 250) | 11/2023 – 2026 |
| Fiat e-Ducato (ZAF 250) | 04/2021 – 03/2024 |
| Fiat e-Ducato (ZAF 250) | 03/2024 – 2026 |
| Opel Movano Cargo C (Y) | 10/2021 – 01/2024 |
| Opel Movano Cargo C (Y) | 01/2024 – 2026 |
| Opel Movano Electric Cargo C (Y) | 10/2021 – 01/2024 |
| Opel Movano Electric Cargo C (Y) | 01/2024 – 2026 |
| Peugeot Boxer (Y) | 02/2007 – 07/2011 |
| Peugeot Boxer (Y) | 07/2011 – 05/2014 |
| Peugeot Boxer (Y) | 09/2014 – 12/2019 |
| Peugeot Boxer (Y) | 08/2018 – 06/2024 |
| Peugeot Boxer (Y) | 07/2024 – 2026 |
| Peugeot e-Boxer (Y) | 10/2021 – 06/2024 |
| Peugeot e-Boxer (Y) | 07/2024 – 2026 |
| Toyota Proace Max (T) | 08/2024 – 2026 |
| Toyota Proace Max Electric (T) | 01/2025 – 2026 |
Technische Daten
- Montage: Austausch der OEM-3.-Bremsleuchte, Außenverschraubung
- Gehäuse: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion, Blickwinkel verstellbar 20°
- Sensor: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 572
- Auflösung: 600 TV-Linien
- Linse: 1,9 mm / F 2.0
- Blickwinkel: diagonal 160°, horizontal 115°, vertikal 75° + 5°
- Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Schutzart: IP68
- Anschluss: 4-Pin-acv-Systemstecker, Ø 5,2 mm
- Betriebsspannung: +12 V Gleichspannung
- Versorgungsspannung: +12 V Gleichspannung
- Stromaufnahme: 150 mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperatur: -30 °C bis 75 °C
- Lagertemperatur: -40 °C bis 80 °C
- Abmessungen: siehe OEM-Bremsleuchte
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Karosseriemasse direkt / GND
- Cinch (m) gelb: Video
- Jumper grün: Orientierungslinien aktivieren / deaktivieren
- Beleuchtungsfehleranzeige im FIS: OEM-Leuchtmittel parallel anschließen
Kabel
- Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, 1 Jumper
- Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
- Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
- Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
- Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
