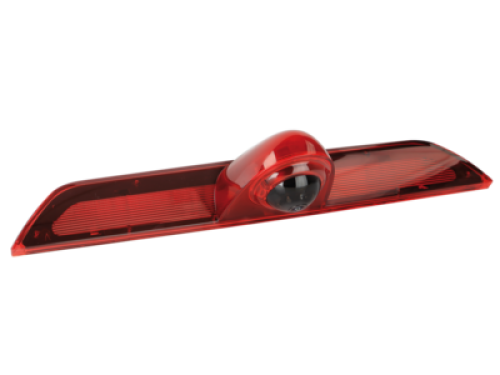

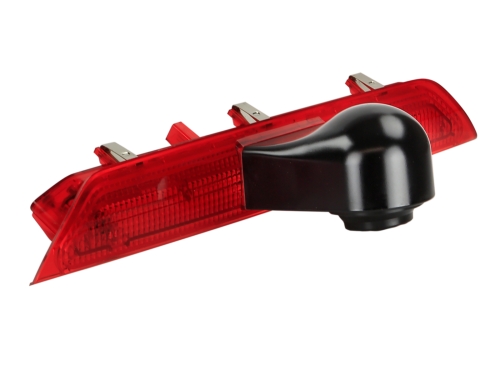

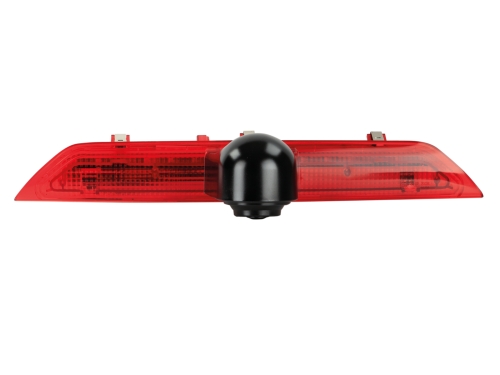

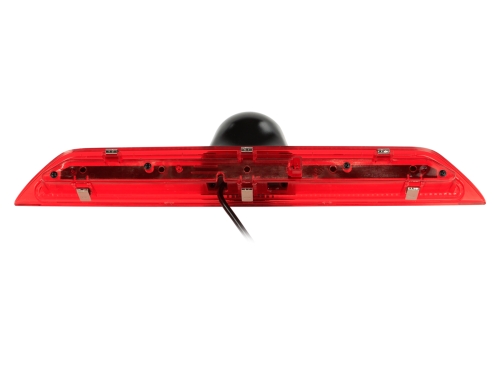

Rückfahrkamera in der 3. Bremsleuchte für Ford Transit (V363) und Transit Tourneo Custom
Diese Rückfahrkamera von acv ersetzt die OEM-3.-Bremsleuchte am Ford Transit (V363) und am Ford Transit Tourneo Custom. Die Abmessungen entsprechen der OEM-Bremsleuchte. Orientierungslinien, eine Nachtsichtfunktion und ein um 20° verstellbarer Blickwinkel gehören zur Ausstattung. Alle acv-Kameras sind für den Anschluss an +12 V im Dauerbetrieb geeignet.
Bild und Sichtfeld
Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) erreicht einen Blickwinkel von 160° + 5°, horizontal 115° und vertikal 75° + 5°. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.
Blickwinkel anpassen
Der Blickwinkel lässt sich um 20° verstellen. Als Installationszubehör ist außerdem ein Kunststoffkeil mit 5° Winkel erhältlich (Artikel 771000-6910).
Orientierungslinien per Jumper
Über den Jumper am Kamerakabel lassen sich die Orientierungslinien aktivieren oder deaktivieren.
Gehäuse und Schutzart
Das Kunststoffgehäuse in Schwarz / Rot ist nach IP67 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.
Fahrzeugkompatibilität
| Modell | Baujahr |
|---|---|
| Ford Transit (V363) (F*D) | 08/2014 – 06/2019 |
| Ford Transit Tourneo Custom (F*C) | 08/2012 – 01/2018 |
Technische Daten
- Montage: Austausch der OEM-3.-Bremsleuchte
- Gehäuse: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion, Blickwinkel verstellbar 20°
- Sensor: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Auflösung: 600 TV-Linien
- Linse: 1,9 mm / F 2.0
- Blickwinkel: 160° + 5°
- Blickwinkel: horizontal 115°, vertikal 75° + 5°
- Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Schutzart: IP67
- Anschluss: 4-Pin-acv-Systemstecker (m), Ø 5,2 mm
- Versorgungsspannung: 12 V + 10 %
- Stromaufnahme: 150 mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperatur: -30 °C bis 75 °C
- Lagertemperatur: -40 °C bis 80 °C
- Abmessungen: siehe OEM-Bremsleuchte
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Masse / GND, Karosserie direkt
Kabel
- Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, 1 Jumper
- Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
- Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video
Passendes Installationszubehör
- Rückfahrkamera-Kunststoffkeil, 5° Winkel, für 771000-6000 (Artikel 771000-6910)
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
- Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
- Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
