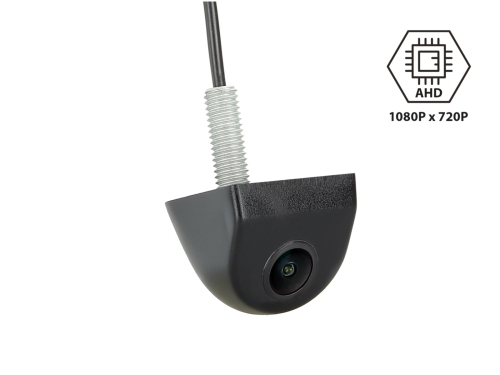

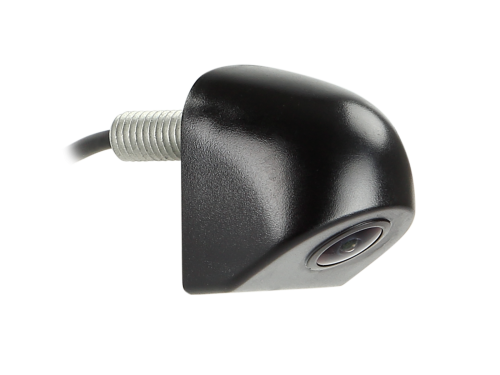

Rückfahrkamera/Frontkamera AHD Unterbau/Anbau viereckig

Rückfahrkamera AHD universal

• Bauform: viereckig
• Montageart: Unterbau / Anbau
• Spiegelungsfunktion / vertikaler Spiegelungsfunktion

Hinweis:

• Mit horizontaler
•  acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +3V
• Kameraversorgungsspannung: +12V / +24V
• Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamer

Wichtig:
Zur Darstellung des Kamerabildes wird ein AHD-fähiger Monitor oder AHD-fähiges Interface benötigt!

Anschluss:

• rot: +12V / +24V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

Jumper:

• grün: horizontale Spiegelungsfunktionaktivieren/deaktivieren
• weiß: vertikale Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit 8mm Gewinderohr Kabelführung
• Farbe: schwarz
• Extras: horizontale Spiegelungsfunktion über Jumper / vertikale Spiegelungsfunktion über Jumper
• Sensor Typ:
• Bildsystem: NTSC Farbe
• Effektive Pixel:
• Linse: 1,9mm / F 2.0
• Lux: 0,3
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 170°
• Blickwinkel: horizontal 103° vertikal 78° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L / B / H - 34,5mm / 33mm / 27,57mm
• Anschlusskabel an der Kamera 1m +/-:
• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 2 Jumper
• Spannungswandler +3V:
• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
