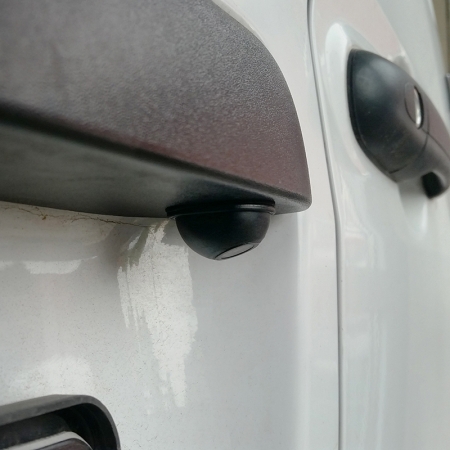

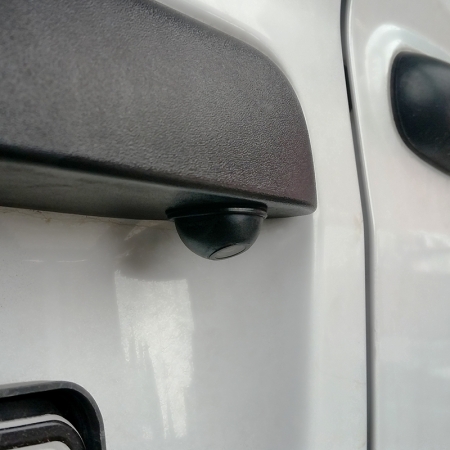

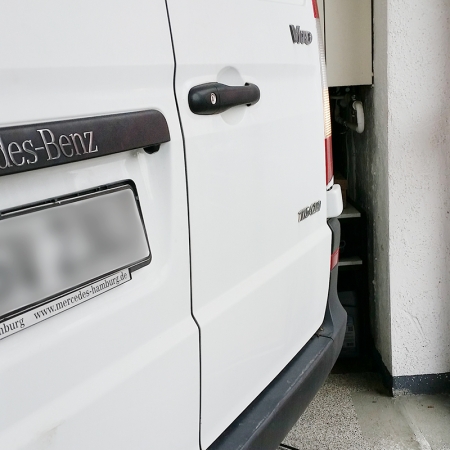

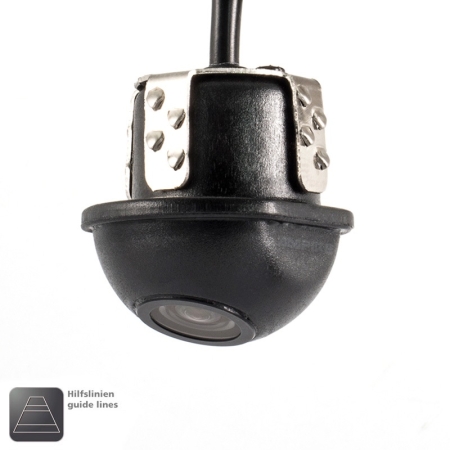

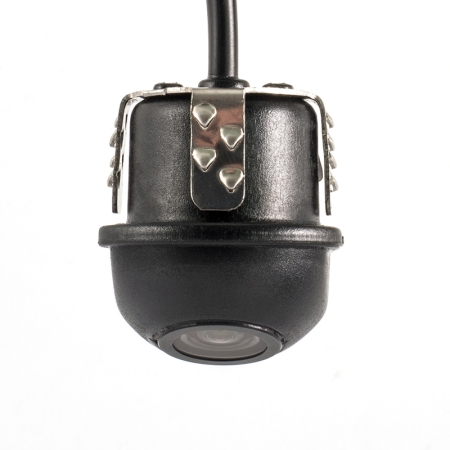

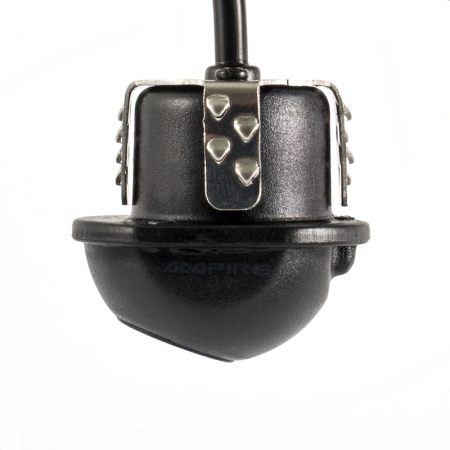

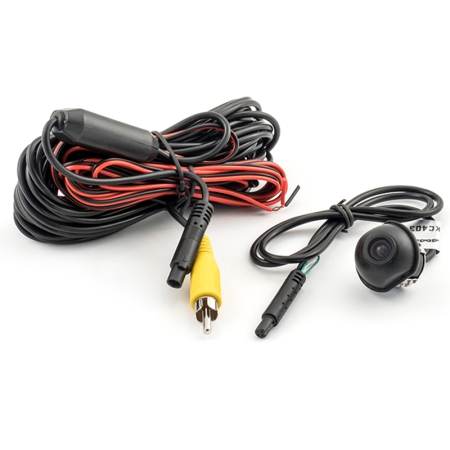

Die KC403-70° wird als Farb-Einbaukamera installiert. Sie ist eine Rückfahr- / Überwachungskamera mit grenzenlosem Einsatzbereich im Auto, Bus, Wohnmobil, LKW, Anhänger oder zum Überwachen von Grundstücken, Gebäuden und Räumen. Das Kunststoffgehäuse ist witterungsbeständig, wasserdicht gefertigt. Die Lieferung erfolgt komplett mit einem 700cm Anschlusskabel und einem neuartigen Ministecker. Die Bildwiedergabe ist bei der Auslieferung als Rückfahrkamera bereits gespiegelt und kann auf normale Darstellung eingestellt werden.
TECHNISCHE DATEN

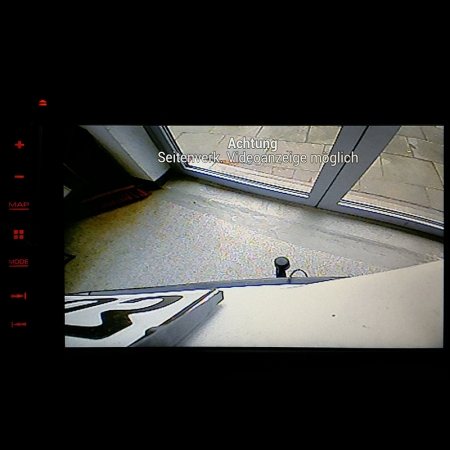

- Bildwiedergabe: werkseitig gespiegelt (normale Darstellung einstellbar)
- Hilfslinien: werkseitig ausgeschaltet (einschaltbar)
- Kameraneigung: 70° zum Befestigungsloch
- Sensortyp: 1/3.7 Color CMOS (PC3030K)
- Linse: 1.7mm
- Auslösung in Zeilen: 420TVL
- Auflösung in Pixel: 640 x 480
- Bildnorm: NTSC
- Bildfrequenz: 60Hz
- Lichtempfindlichkeit: <0.5 Lux
- horizontaler Betrachtungswinkel: 100°
- vertikaler Betrachtungswinkel: 80°
- diagonaler Betrachtungswinkel: 120°
- Weißabgleichautomatik
- Pegelanpassungsautomatik
- Ausgangssignal: Cinch 1.0 Vpp 75 Ohm
- Arbeitstemperatur: -40°C bis +80°C
- Betriebsspannung: 13,8 Volt DC
- Gewicht: 19g
- Spritzwassergeschützt nach IP67
- Stromverbrauch: 70mA
- Abmessungen: 30 x 29 x 24mm (LxHxB)
- Einbauöffnung: 21mm
- Einbautiefe: 14mm

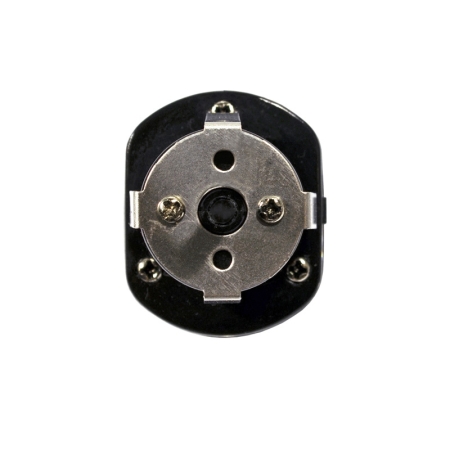

- Halterung: Rostfreier Edelstahl
- Kabellänge: 700cm
- Cinch Videostecker (Male)
ZULASSUNGEN
- E-Zulassung: E13-10R00-10R02-3857-00
- CE-Zulassung: 2014/30/EU , EN 50498:2010
- EC 1907/2006 REACH
LIEFERUMFANG
- Kamera
- 700cm Anschlusskabel
- Dichtung
OPTIONALES ZUBEHÖR
- AC-PNF-RVC Stromfilter
- KCK702 Verlängerungskabel 700cm
- LS210 Lochsäge mit 21mm
WICHTIGER HINWEIS
Vermeiden Sie bei der Fahrzeugreinigung den direkten Kontakt der Kameralinse mit Hochdruckreinigern. Installieren Sie die Kamera nicht an der Front vom Fahrzeug, die Glaslinse würde durch Rollsplit von vorausfahrenden Fahrzeugen zerstört werden. Die Kamera ist nicht für den Dauerbetrieb oder zur Überwachung geeignet. Sie darf nicht mit Zündung (K15) betrieben werden, dann dadurch könnte die Kamera durch Überhitzung Schaden nehmen.
