Rückfahrkamera in der 3. Bremsleuchte für Mercedes-Benz Sprinter und VW Crafter

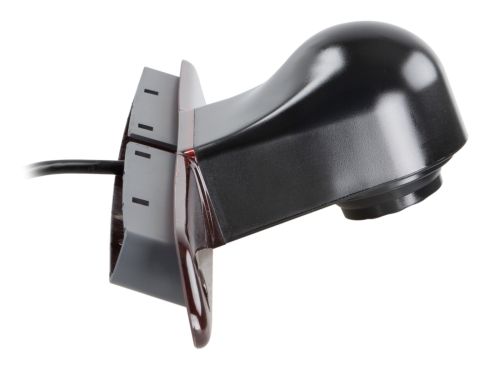

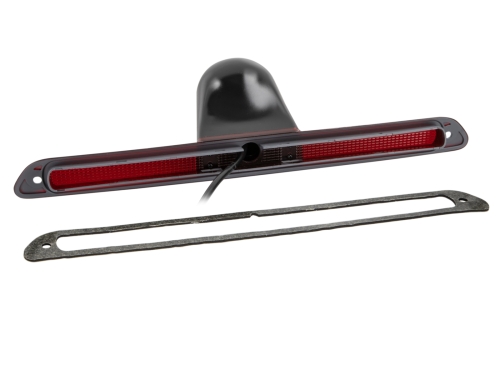

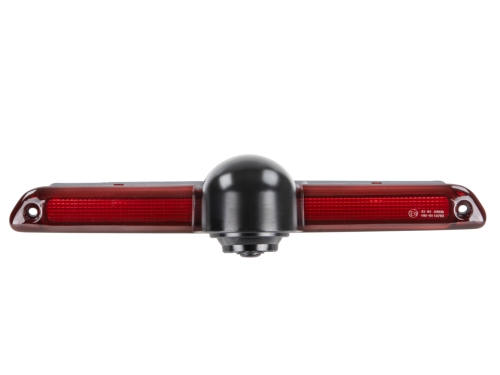

Diese Rückfahrkamera von acv wird anstelle der 3. Bremsleuchte am Mercedes-Benz Sprinter (W906, W907/W910) und am VW Crafter I eingebaut. Die Abmessungen entsprechen der OEM-Bremsleuchte. Orientierungslinien, eine Nachtsichtfunktion und ein um 20° verstellbarer Blickwinkel gehören zur Ausstattung. acv-Kameras sind für den Dauerbetrieb geeignet.
Verstellbarer Blickwinkel
Der Blickwinkel der Kamera lässt sich um 20° verstellen. Vor der Installation sollten Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor geprüft werden.
Bild und Sichtfeld

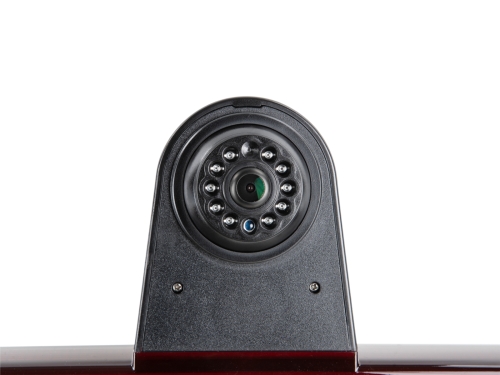

Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) hat einen diagonalen Linsenwinkel von 160° und erfasst horizontal 115° sowie vertikal 75° + 5°. Mit Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.
Orientierungslinien schaltbar
Die Orientierungslinien werden über den grünen Jumper am Kamerakabel aktiviert oder deaktiviert.
Gehäuse und Schutzart
Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.
Fahrzeugkompatibilität
| Modell | Baujahr |
|---|---|
| Mercedes-Benz Sprinter (W906) | 04/2006 – 05/2018 |
| Mercedes-Benz Sprinter (W907/W910) | 06/2018 – 2025 |
| VW Crafter I (2EC/2EK/2F) | 03/2006 – 07/2011 |
| VW Crafter I (2EC/2EK/2F) | 07/2011 – 11/2016 |
Technische Daten
- Montage: Austausch der 3. Bremsleuchte
- Gehäuse: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion, Blickwinkel verstellbar 20°
- Sensor: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Auflösung: 600 TV-Linien
- Linse: 1,9 mm / F 2.0
- Linsenwinkel: 160° diagonal
- Blickwinkel: horizontal 115°, vertikal 75° + 5°
- Mindestbeleuchtung: 0 Lux bei Nachtsichtfunktion
- Schutzart: IP68
- Anschluss: 4-Pin-acv-Systemstecker (m)
- Betriebsspannung: +12 V Gleichspannung
- Versorgungsspannung: +12 V Gleichspannung
- Stromaufnahme: 200 mA bei aktiver Nachtsichtfunktion
- Betriebstemperatur: -30 °C bis 75 °C
- Lagertemperatur: -40 °C bis 80 °C
- Abmessungen: entsprechend OEM-Bremsleuchte
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Karosseriemasse direkt / GND
- Cinch (m) gelb: Video
- Grün: Orientierungslinien aktivieren / deaktivieren

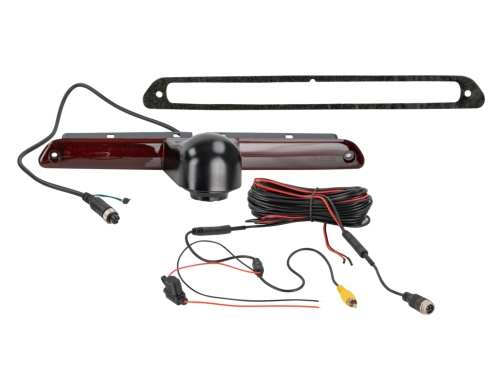

Kabel und Adapter
- Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-Systemstecker (m), 1 Jumper
- Anschlussadapter: 4-Pin-Systemstecker (f) / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
- Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
- Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
- Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
- Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
