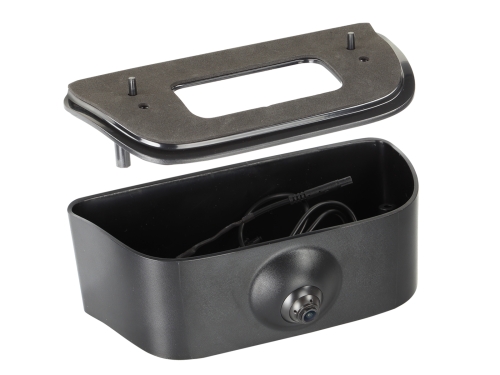

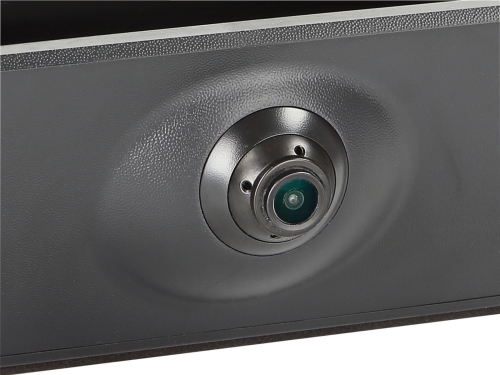

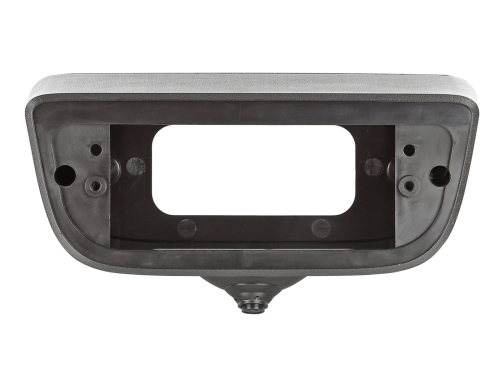

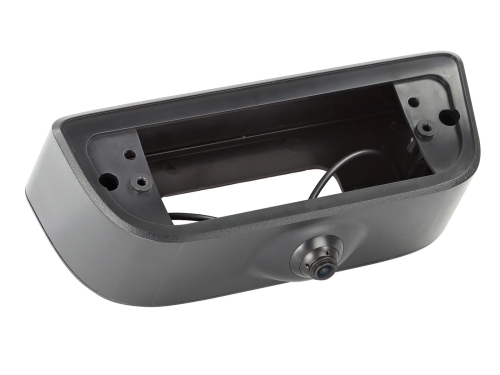

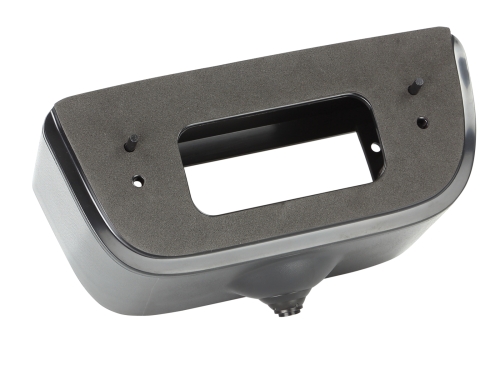

Rückfahrkamera in der 3. Bremsleuchte für Nissan NV200, Mitsubishi Delica D3 und Chevrolet City Express
Diese Rückfahrkamera von acv ersetzt die OEM-3.-Bremsleuchte am Nissan NV200, Mitsubishi Delica D3 und Chevrolet City Express. Die Abmessungen entsprechen der OEM-Bremsleuchte. Orientierungslinien und ein um 20° verstellbarer Blickwinkel gehören zur Ausstattung. Alle acv-Kameras sind für den Anschluss an +12 V im Dauerbetrieb geeignet.
Bild und Sichtfeld
Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse mit 1,7 mm Brennweite und Blende F 1,9 erreicht einen Blickwinkel von 160° + 5°, horizontal 115° und vertikal 75° + 5°. Der Blickwinkel lässt sich um 20° verstellen.
Orientierungslinien per Jumper
Die Orientierungslinien werden über einen Jumper aktiviert oder deaktiviert.
Kabelsatz mit Sicherung
Die 6,5-m-Verlängerung enthält eine 3 m lange Stromleitung und ist bis zum Anschlusskabel am Endgerät durchverkabelt. Das 0,2-m-Stromanschlusskabel ist mit einer Sicherung und einem Videoanschlusskabel (RCA) ausgestattet.
Gehäuse und Schutzart
Das schwarze Kunststoffgehäuse ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.
Fahrzeugkompatibilität
| Modell | Baujahr |
|---|---|
| Chevrolet City Express | 2014 – 2018 |
| Mitsubishi Delica D3 | 2011 – 2018 |
| Nissan NV200 | 07/2009 – 2020 |
Technische Daten
- Montage: Austausch der OEM-3.-Bremsleuchte
- Gehäuse: Kunststoff
- Farbe: schwarz
- Extras: Orientierungslinien (über Jumper), Blickwinkel verstellbar 20°
- Sensor: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Auflösung: 600 TV-Linien
- Linse: 1,7 mm / F 1,9
- Blickwinkel: 160° + 5°
- Blickwinkel: horizontal 115°, vertikal 75° + 5°
- Schutzart: IP68
- Anschluss: 4-Pin-Mini-Stecker, 5,2 mm
- Versorgungsspannung: 12 V + 10 %
- Betriebstemperatur: -30 °C bis 75 °C
- Lagertemperatur: -40 °C bis 80 °C
- Abmessungen: siehe OEM-Bremsleuchte
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Masse / GND, Karosserie direkt
Kabel
- Anschlusskabel an der Kamera: 1 m, 4-Pin-Mini-Stecker 5,2 mm
- Verlängerung: 6,5 m inkl. 3 m Stromleitung zum Anschluss am Rücklicht und Durchverkabelung bis zum Anschlusskabel am Endgerät; 4-Pin-Mini-Buchse 10 mm und Stecker 5,2 mm
- Stromanschlusskabel: 0,2 m inkl. Sicherung und Videoanschlusskabel (RCA)
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Verlängerung 5 m (Artikel 771000-6305)
- Verlängerung 10 m (Artikel 771000-6310)
- Verlängerung 15 m (Artikel 771000-6315)
