Rückfahrkamera Transporter schwarz Aufbau

Rückfahrkamera für Transporter – Dachmontage, Nachtsichtfunktion, schwarz

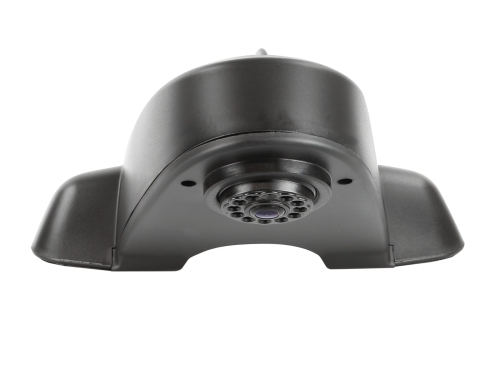

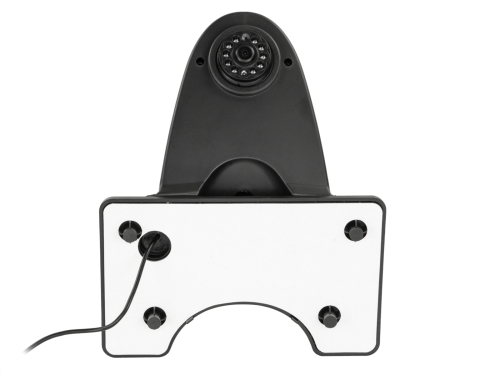

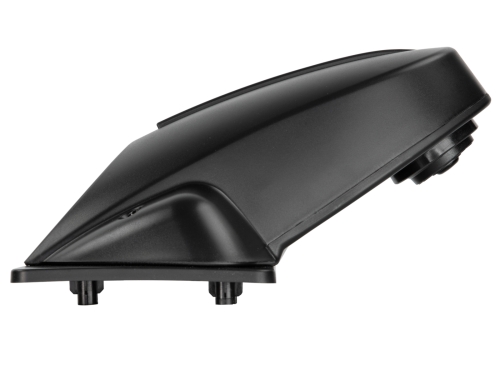

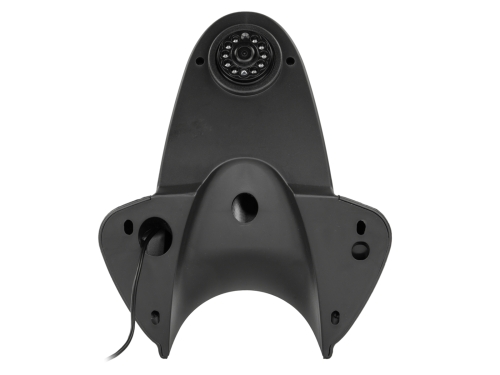

Die universelle Rückfahrkamera von acv ist für die Dachmontage an Transportern vorgesehen. Ihr schwarzes Kunststoffgehäuse sitzt auf einem Kugelkopf, über den sich die Kamera am Verbauort ausrichten lässt. Mit Nachtsichtfunktion und zuschaltbaren Orientierungslinien unterstützt sie beim Rückwärtsfahren, auch bei Dunkelheit. acv-Kameras sind für den Dauerbetrieb geeignet.

Staub- und wassergeschützt nach IP68

Die Kamera erfüllt die Schutzart IP68. Sie ist für Betriebstemperaturen von -30 °C bis 75 °C ausgelegt und kann bei -40 °C bis 85 °C gelagert werden.

Bild und Sichtfeld

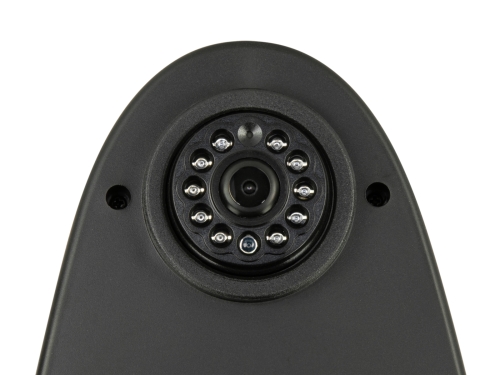

Das Bild entsteht auf einem 1/3"-CCD-Sensor und wird als NTSC-Farbsignal mit 600 TV-Linien ausgegeben. Die Linse (1,9 mm, F 2.0) besitzt einen diagonalen Linsenwinkel von 170°. Mit aktivierter Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.

Orientierungslinien schaltbar

Mit dem grünen Jumper am Kamerakabel lassen sich die Orientierungslinien ein- und ausschalten.

Vor der Montage prüfen

Blickwinkel und Ausrichtung der Kamera sollten vor dem Einbau am Verbauort mit einem Testmonitor kontrolliert werden.

Technische Daten

• Design: Transporter
• Montageart: Dachmontage
• Gehäuse: Kunststoff mit Kugelkopf
• Farbe: schwarz
• Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion
• Sensor: 1/3" CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 628 x 512
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Linsenwinkel: 170° diagonal
• Blickwinkel: horizontal 53°, vertikal 41° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Schutzart: IP68
• Anschluss: 4-Pin-acv-Systemstecker, Ø 5,2 mm
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V Gleichspannung
• Stromaufnahme: 200 mA bei aktiver Nachtsichtfunktion
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 85 °C
• Abmessungen (L x B x H): 231 x 198 x 111 mm

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Cinch (m) gelb: Video
• Jumper grün: Orientierungslinien aktivieren / deaktivieren

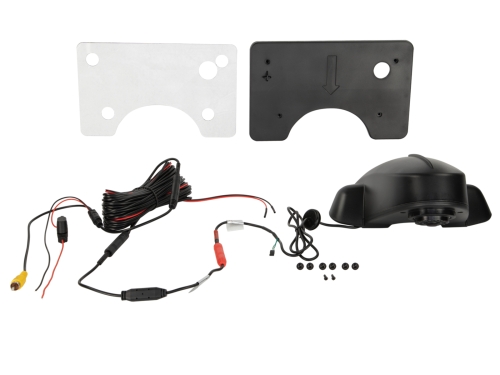

Kabel und Adapter

• Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, 1 Jumper
• Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
