Rückfahrkamera für Transporter – Dachmontage, Kugelkopf, weiß

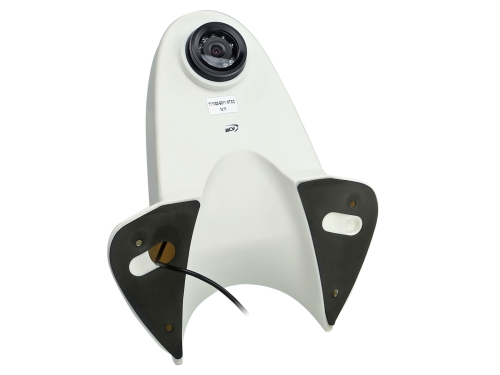

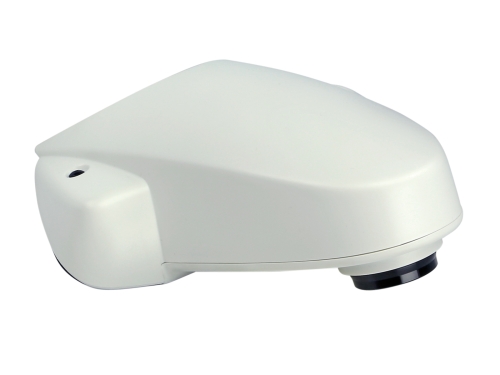

Die universelle acv-Rückfahrkamera wird auf dem Dach von Transportern montiert. Das weiße Kunststoffgehäuse ist auf einem Kugelkopf gelagert, sodass sich die Kamera beim Einbau passend ausrichten lässt. Nachtsichtfunktion und schaltbare Orientierungslinien erleichtern das Rangieren im Rückwärtsgang, auch bei wenig Licht. acv-Kameras sind für den Dauerbetrieb geeignet.

Schutzart IP68

Gegen Staub und Wasser ist die Kamera nach IP68 geschützt. Im Betrieb verträgt sie Temperaturen von -30 °C bis 75 °C, für die Lagerung sind -40 °C bis 85 °C angegeben.

Bildaufnahme

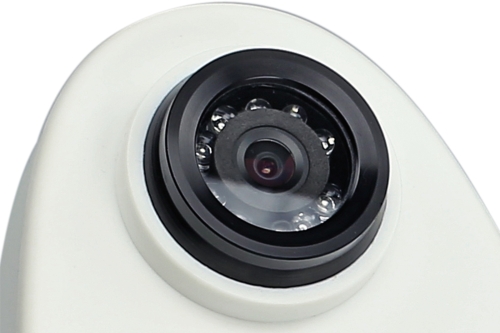

Die Kamera arbeitet mit einem 1/3"-CCD-Sensor und gibt ein NTSC-Farbbild mit 600 TV-Linien aus. Ihre Linse mit 1,9 mm Brennweite und Blende F 2.0 hat einen diagonalen Linsenwinkel von 170°. Bei eingeschalteter Nachtsichtfunktion liegt die Mindestbeleuchtung bei 0 Lux.

Orientierungslinien per Jumper

Die Orientierungslinien werden über den grünen Jumper am Kamerakabel zu- oder abgeschaltet.

Einbauhinweis

Vor der Montage sollten Blickwinkel und Kameraausrichtung am vorgesehenen Platz mit einem Testmonitor überprüft werden.

Technische Daten

• Design: Transporter
• Montageart: Dachmontage

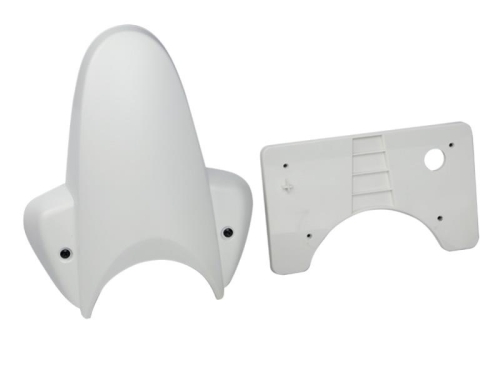

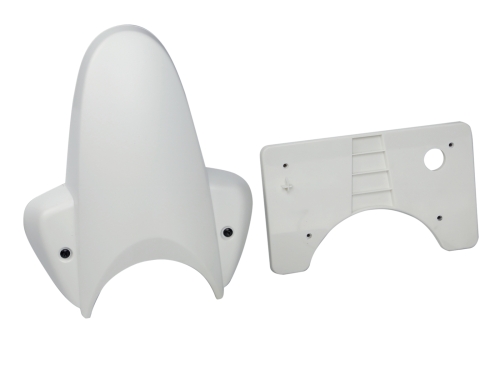

• Gehäuse: Kunststoff mit Kugelkopf
• Farbe: weiß
• Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion
• Sensor: 1/3" CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 628 x 512
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Linsenwinkel: 170° diagonal
• Blickwinkel: horizontal 53°, vertikal 41° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Schutzart: IP68
• Anschluss: 4-Pin-acv-Systemstecker, Ø 5,2 mm
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V Gleichspannung
• Stromaufnahme: 200 mA bei aktiver Nachtsichtfunktion
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 85 °C
• Abmessungen (L x B x H): 231 x 198 x 111 mm

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Cinch (m) gelb: Video
• Jumper grün: Orientierungslinien aktivieren / deaktivieren

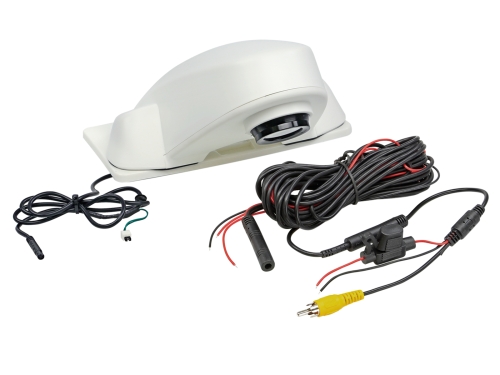

Kabel und Adapter

• Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, 1 Jumper
• Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
