Rückfahrkamera universal
Bauform: viereckig
Montageart: Unterbau
Mit Orientierungslinien / Spiegelungsfunktion
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V
Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren

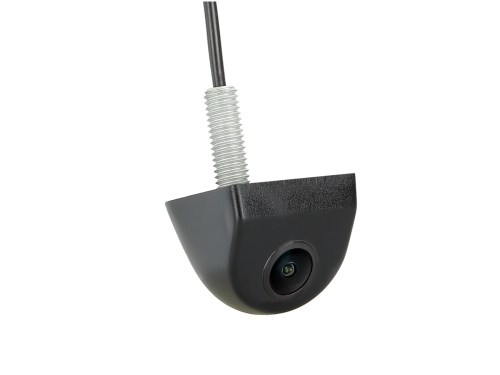

Produktmerkmale Kamera:
- Aufbau: Kunststoff mit 8mm Gewinderohr Kabelführung
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 728 x 488
- Linse: 1,9mm / F 2.0
- Lux: 0,3
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal 170°
- Blickwinkel: horizontal 103° vertikal 78° +5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Bertiebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 200mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 34,5mm / 33mm / 27,57mm

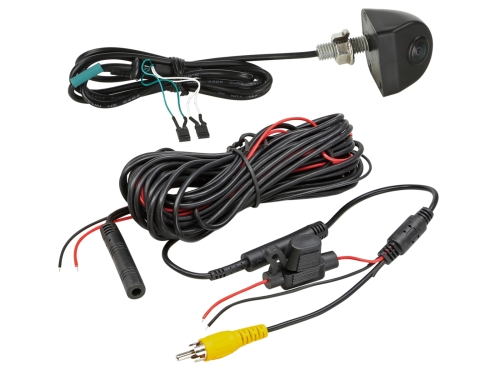

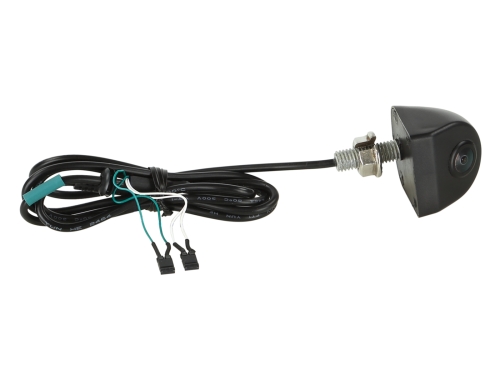

Anschlusskabel an der Kamera 1m +/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
- 2 Jumper
Spannungswandler +3V:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
- Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6000 > Artikel: 771000-6910
- Kameraanschluss an Interfaces:
- Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht:
- Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
