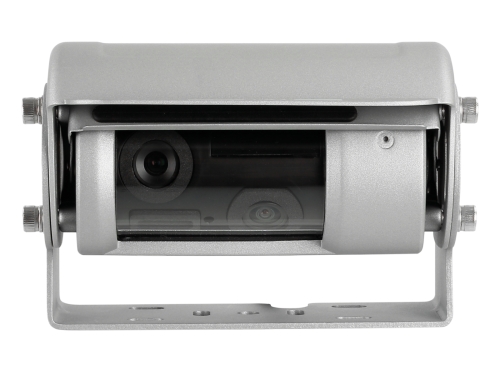

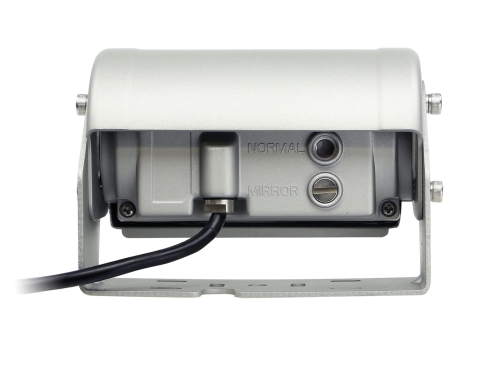

Rückfahrkamera universal Doppelshutter mit Wischer 150°

Rückfahrkamera Dual View mit Shutter – 2 Kameralinsen, Kameraheizung, Wischerfunktion, Mikrofon, silber

Die universelle Dual-View-Rückfahrkamera von acv ist für Transporter und Wohnmobile ausgelegt und wird als Anbau oder per Dachmontage befestigt. Sie verfügt über zwei Kameralinsen mit unterschiedlichen Blickwinkeln, deren Bilder über getrennte Videoausgänge ausgegeben werden. Dazu kommen eine Shutterfunktion, eine Kameraheizung, eine Wischerfunktion für die Kameralinsen, eine Nachtsichtfunktion und ein integriertes Mikrofon. acv-Kameras sind für den Dauerbetrieb geeignet.

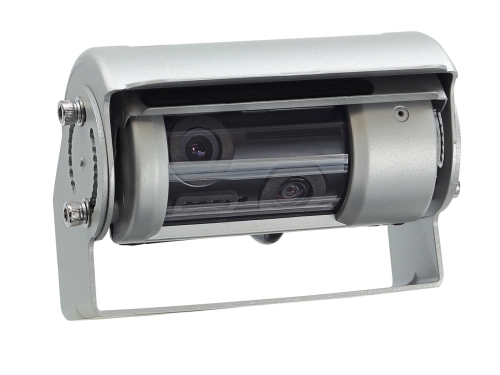

Zwei Kameras in einem Gehäuse

Kamera 1 erfasst horizontal 105° + 5° und vertikal 75°. Kamera 2 deckt horizontal 48° + 5° und vertikal 34° + 5° ab. Die Bildaufnahme übernimmt ein 1/4"-Sony-CCD-Sensor mit 728 x 512 effektiven Pixeln. Ausgegeben wird ein PAL-Farbbild mit 480 TV-Linien. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.

Shutter, Heizung und Wischerfunktion

Die Shutterfunktion wird über einen +12-V-Trigger (gelbe Leitung) geöffnet und geschlossen. Kameraheizung und Wischerfunktion für die Kameralinsen sind im Gerät integriert.

Mikrofon

Das integrierte Mikrofon gibt sein Audiosignal über einen eigenen Cinch-Anschluss (weiß) aus.

Metallgehäuse mit IP68

Das silberne Metallgehäuse ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -20 °C bis 75 °C und kann bei -40 °C bis 85 °C gelagert werden.

Anschluss an den Monitor

An Monitoren mit zwei Videoeingängen werden beide Kamerasignale direkt angeschlossen. Für Monitore mit nur einem Videoeingang ist die Videoumschaltung 2 x Cinch (f) auf 1 x Cinch (m), +12 V geschaltet, erhältlich (Artikel 771000-5008).

Vor der Installation

Blickwinkel und Kameraausrichtung sollten vor dem Einbau am vorgesehenen Verbauort mit einem Testmonitor geprüft werden.

Technische Daten

• Design: Transporter / Wohnmobil
• Montageart: Anbau / Dachmontage
• Gehäuse: Metall
• Farbe: silber
• Extras: 2 Kameralinsen, Kameraheizung, Wischerfunktion, Nachtsichtfunktion, Mikrofon
• Sensor: 1/4" Sony CCD
• Bildsystem: PAL Farbe
• Effektive Pixel: 728 x 512
• Auflösung: 480 TV-Linien
• Linse: 1,9 mm / F 2.0
• Linsenwinkel: 150° diagonal
• Blickwinkel Kamera 1: horizontal 105° + 5°, vertikal 75°
• Blickwinkel Kamera 2: horizontal 48° + 5°, vertikal 34° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Schutzart: IP68
• Anschluss: 6-Pin-Systemstecker (f)
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V Gleichspannung
• Stromaufnahme: 200 mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperatur: -20 °C bis 75 °C
• Lagertemperatur: -40 °C bis 85 °C
• Abmessungen mit Halter (L x B x H): 127,2 x 91,82 x 88,98 mm

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Gelb: +12-V-Trigger für Shutterfunktion auf / zu
• Cinch (m) gelb: Video Kamera 1
• Cinch (m) rot: Video Kamera 2
• Cinch (m) weiß: Mikrofon Audio

Kabel

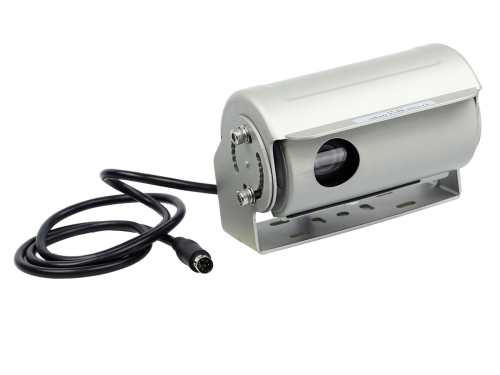

• Anschlusskabel an der Kamera, ca. 90 cm: 6-Pin-Systemstecker (m)
• Verlängerung, ca. 15 m: 6-Pin-Systemstecker (f) / 6-Pin-Systemstecker (m), mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 1,7 m: 6-Pin-Systemstecker (f); rot: Versorgungsspannung, schwarz: Masse / GND, gelb: Trigger, Cinch (m) gelb: Video, Cinch (m) rot: Video, Cinch (m) weiß: Audio

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
• Anschluss an Monitore mit 1 Videoeingang: Videoumschaltung 2 x Cinch (f) auf 1 x Cinch (m), +12 V geschaltet (Artikel 771000-5008)
