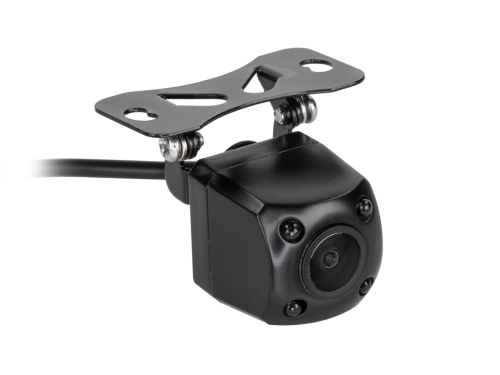

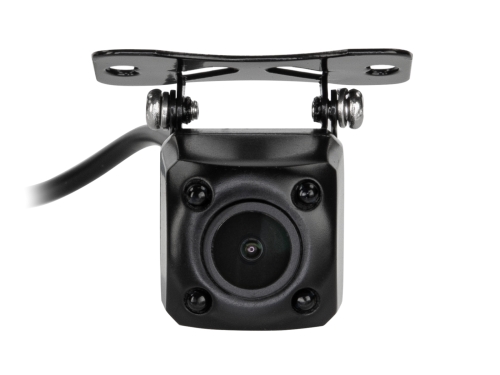

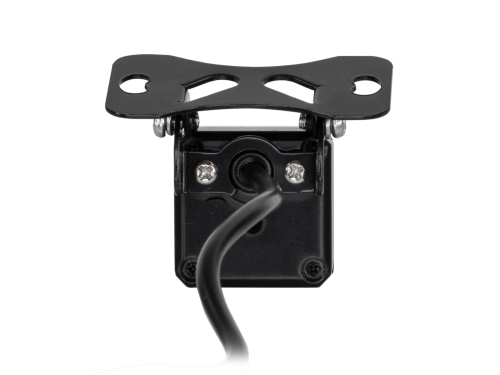

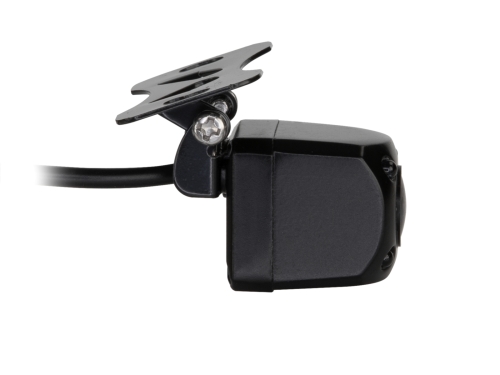

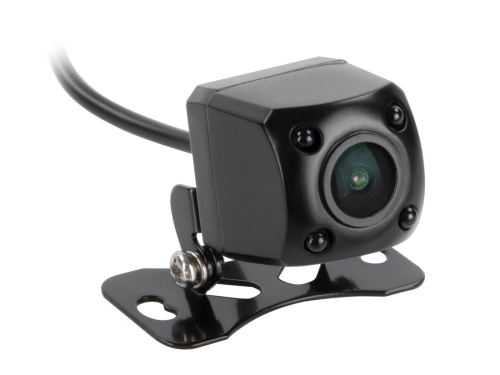

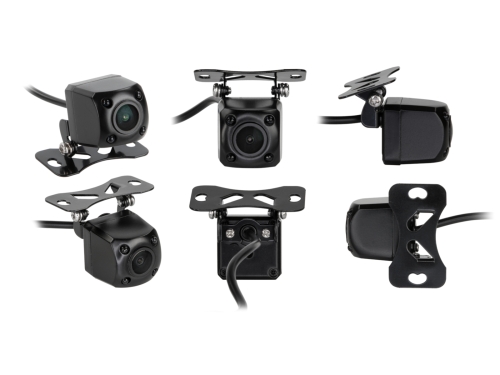

Rückfahrkamera universal Unterbau/Anbau mini

Mini Rückfahrkamera universal (eckig) Unterbau / Anbau  mit Orientierungslinien, Spiegelungsfunktion und Nachtsichtfunktion

Hinweis:

• Kein Spannungswandler im Kabelsatz der Kamera benötigt.
• Alle acv Kameras sind zum Dauerbetrieb geeignet.

Produktmerkmale Kamera:

• Aufbau: Kunststoff / Metall
• Farbe: schwarz
• Extras: Orientierungslinien, Spiegelungsfunktion über Jumper und Nachsichtfunktion
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: 700 TV lines
• Blickwinkel: 170° + 5°
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5,2 mm
• Versorgungsspannung: 12Volt Gleichspannung + 10 %
• Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

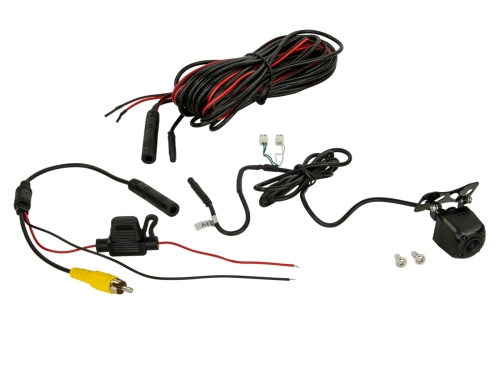

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
• und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Details

Dateien

Dokumente:

Anleitung (230.12 KB)
