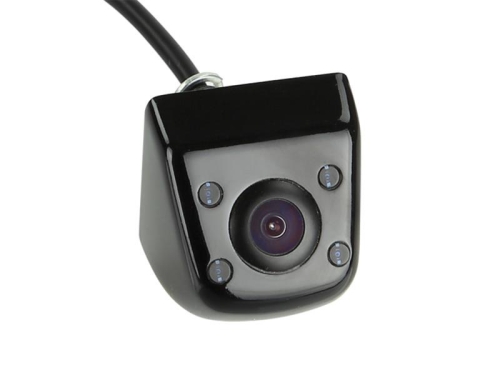

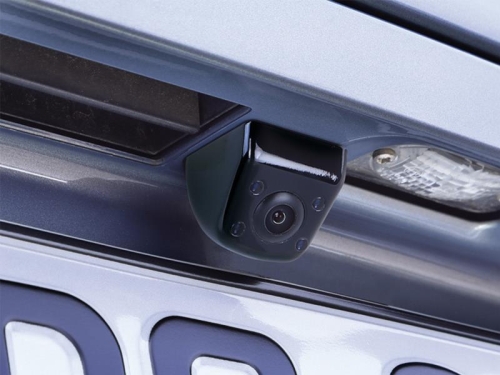

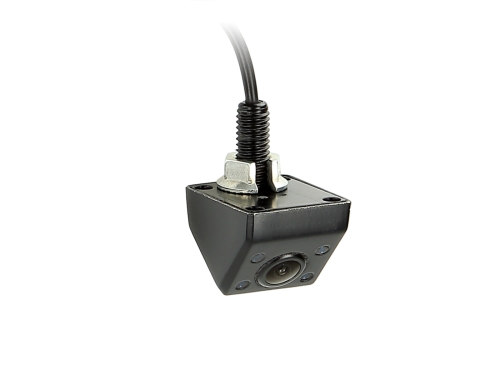

Rückfahrkamera universal
- Bauform: viereckig
- Montageart: Unterbau
- Mit Spiegelungsfunktion / Orientierungslinien / Nachtsichtfunktion
Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +12V
- Kameraversorgungsspannung: +12V
Anschluss:
- rot : +12V geschaltet laststabil abgesichert
- schwarz: Karosseriemasse direkt/GND
- Cinch(m) gelb: Video
- Jumper:
- grün: Orientierungslinien aktivieren/deaktivieren
- weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Kunstsoff
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / Nachtsichtfunktion
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 720 x 576
- Linse: 1,9mm / F 2.0
- Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
- Auflösung: 480 TV lines
- Linsenwinkel: diagonal 140°
- Blickwinkel: horizontal 115° vertikal 80° +5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
- Bertiebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: L / B / H - 26mm / 29mm / 21mm

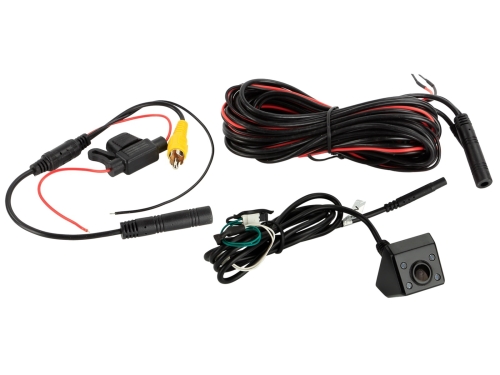

Anschlusskabel an der Kamera 1m +/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
- 2 Jumper
Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
- Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6008: 771000-6912
- Kameraanschluss an Interfaces:
- Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht:
- Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
