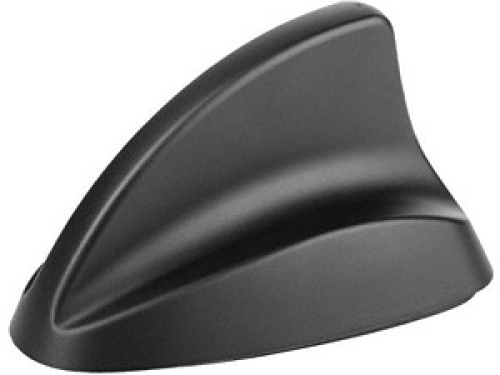

Bauform Shark II
AM/FM 12V / 12V Phantomspeisung
GNSS 3V-5V Phantomspeisung
Einbauort: Dach hinten

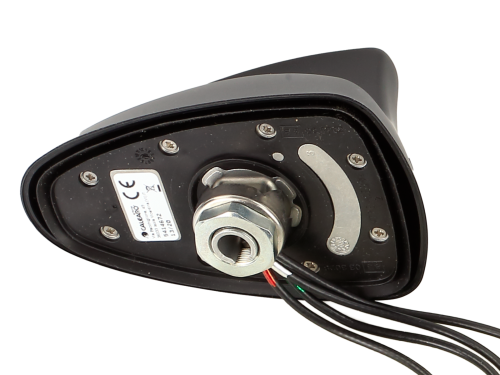

Bohrung: ø 19 mm / 15 mm x 15 mm r 2 mm
Antennenfuß: L = 11,7 cm / B = 7,6 cm / H = 6,2 cm
Bohrung: ø 19 mm / 15 mm x 15 mm r 2 mm
Antennenfuß: L = 11,7 cm / B = 7,6 cm / H = 6,2 cm

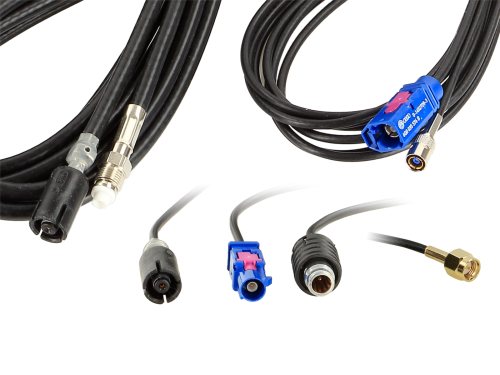

AM/FM Anschluss: HC97(f) (Raku2)

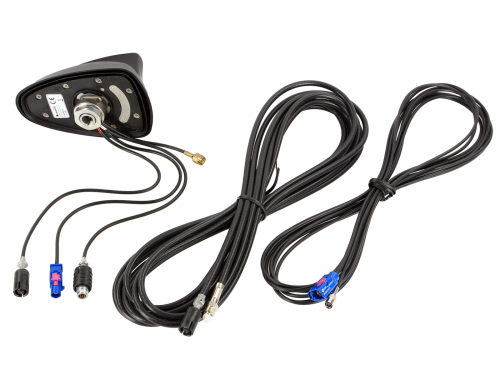

GNSS Anschluss: Fakra(m) / Kabel: Länge 5 m RG174 / Z = 50 O C = 100 pF/m SMB(f)
Empfangsbereich
AM 0,15 - 1,71 MHz
FM 87,5 - 108 MHz
GNSS 1575,42 - 1,023MHz
Zugewinn:
AM/FM 10 dBi
GNSS 27 dBi
Stromaufnahme:
AM/FM 50 mA max
GNSS 30 mA max
Optionale Artikelnummer: (5,6 Meter AM/FM Kabel)
15-7581119 (DIN)
15-7581062 (ISO)
15-7581139 (FAKRA)
15-7581119 (DIN)
15-7581062 (ISO)
15-7581139 (FAKRA)
Herstellerinfo
Antenne
Details
Wir bieten Ihnen professionellen Einbauservice von Autoradios, Multimedia, Navigation, Navigationssysteme und Zubehör.
Montage aller Marken auf dem Markt angebotenen
Car Hi-Fi-Radiogeräte, Multimedia-Anlagen,Bluetooth Integration Kit,Rückfahrkamera
Lenkradfernbedienungsadapter, Anschluss Iso Adapter, Freisprechadapter, Multimedia Adapter,
Für Beratung oder Kauf von Endgeräten und Zubehörartikel,
Lassen Sie sich von uns beraten, wir helfen Ihnen gerne weiter.
Multiplanet GmbH
1.Zenec-Store Europas
Im Halt 8
CH-5412 Gebenstorf
Telefon: +41 (0) 56 210 27 67
Dateien
Dokumente:
Anleitung herunterladen (590.01 KB)
