Shutter Kamera mit aut. Shutter Funktion, Nachtsicht,Heizung

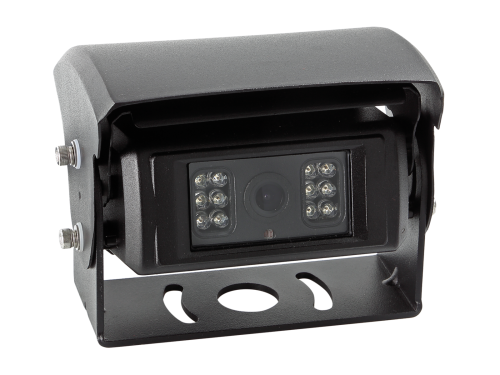

Rückfahrkamera mit automatischer Shutter-Funktion und Kameraheizung – Metallgehäuse, schwarz

Die universelle Shutter-Rückfahrkamera von acv ist für Transporter und Wohnmobile ausgelegt und wird als Anbau oder per Dachmontage befestigt. Sie verfügt über eine automatische Shutter-Funktion, eine Kameraheizung und eine Nachtsichtfunktion mit 10 Metern Reichweite. Die Versorgungsspannung liegt bei +12 V bis +24 V. acv-Kameras sind für den Dauerbetrieb geeignet.

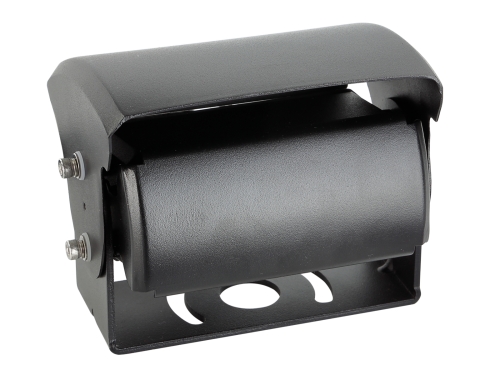

Automatischer Shutter

Der Shutter öffnet und schließt über einen Trigger mit +12 V bis +24 V, der an die grüne Leitung angeschlossen wird. Ergänzend ist eine Kameraheizung integriert.

Bildaufnahme

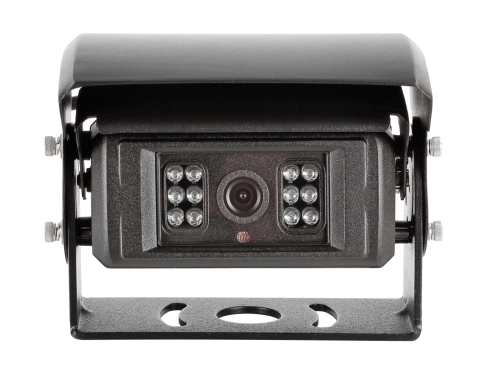

Ein 1/3"-CMOS-Sensor mit 960 x 480 effektiven Pixeln liefert ein NTSC-Farbbild mit 520 TV-Linien. Die 2,8-mm-Linse hat einen diagonalen Linsenwinkel von 130° und erfasst horizontal 100° sowie vertikal 65° + 5°. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux und mit einer Nachtsichtweite von 10 Metern.

Metallgehäuse nach IP68

Das schwarze Metallgehäuse ist nach IP68 staub- und wassergeschützt. Die Kamera ist für Betriebstemperaturen von -30 °C bis 75 °C spezifiziert, gelagert werden kann sie bei -40 °C bis 85 °C.

Vor der Installation

Blickwinkel und Kameraausrichtung sollten vor dem Einbau am Verbauort mit einem Testmonitor geprüft werden.

Technische Daten

• Design: Transporter / Wohnmobil
• Montageart: Anbau / Dachmontage
• Gehäuse: Metall
• Farbe: schwarz
• Extras: automatische Shutter-Funktion, Kameraheizung, Nachtsichtfunktion
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 960 x 480
• Auflösung: 520 TV-Linien
• Linse: 2,8 mm
• Linsenwinkel: 130° diagonal
• Blickwinkel: horizontal 100°, vertikal 65° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Nachtsichtweite: 10 m
• Schutzart: IP68
• Anschluss: 4-Pin-acv-Systemstecker, Ø 5,2 mm
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V bis +24 V Gleichspannung
• Stromaufnahme: max. 200 mA bei aktiver Nachtsichtfunktion
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 85 °C
• Abmessungen (L x B x H): 120 x 75 x 100 mm

Elektrischer Anschluss

• Rot: +12 V bis +24 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Grün: +12 V bis +24 V, Trigger für Shutter-Funktion auf / zu
• Cinch (m) gelb: Video

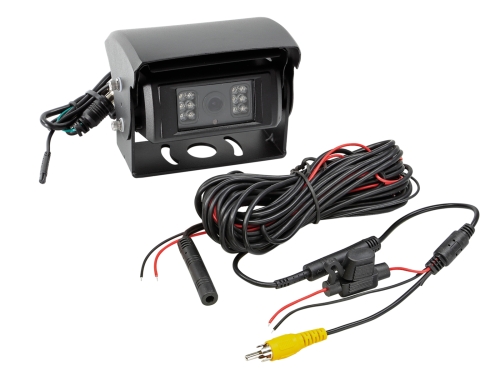

Kabel

• Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
• Verlängerung, ca. 15 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, grün: Trigger, Cinch (m) gelb: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
