VW T6.1 mit Heckklappe 2018 - 2021

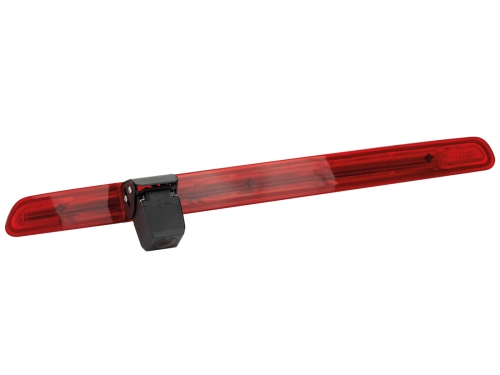

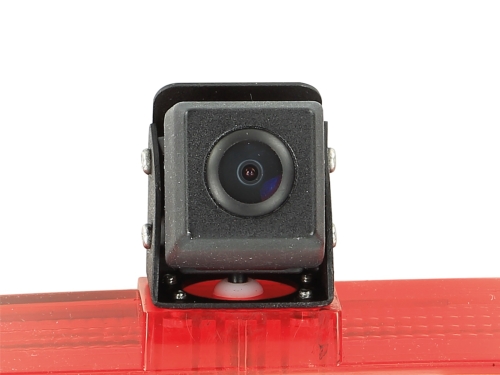

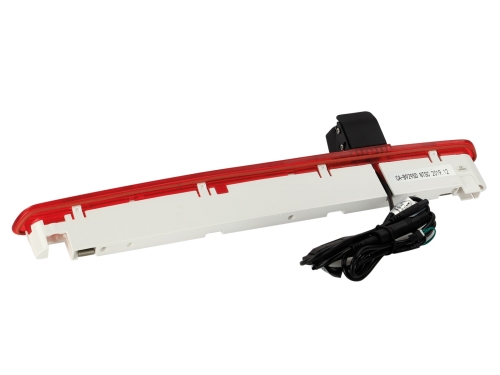

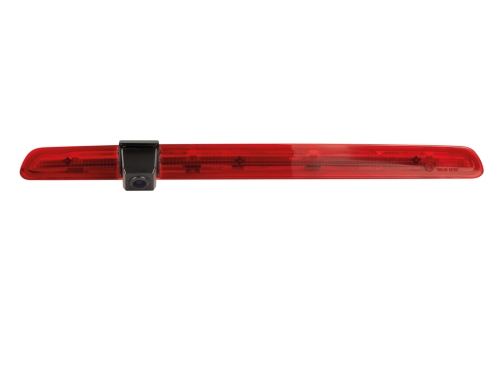

Rückfahrkamera in der 3. Bremsleuchte für VW T6 und T6.1 mit Heckklappe

Diese Rückfahrkamera von acv ersetzt die OEM-3.-Bremsleuchte am VW T6 und T6.1 (7HC) mit Heckklappe. Die Abmessungen entsprechen der OEM-Bremsleuchte. Orientierungslinien und ein verstellbarer Blickwinkel gehören zur Ausstattung. acv-Kameras sind für den Dauerbetrieb geeignet.

Wichtiger Hinweis für den VW T6

Beim VW T6 (7HC) gibt es Fahrzeuge mit einer anderen Bremsleuchtengeometrie, erkennbar an rund zulaufenden unteren Ecken. Für diese Fahrzeuge ist die Rückfahrkamera VW T5 (7H) / T6 (7HC) mit Heckklappe erhältlich (Artikel 771000-6070).

Bild und Sichtfeld

Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) erreicht einen Blickwinkel von 160° + 5°, horizontal 115° und vertikal 75° + 5°. Der Blickwinkel ist verstellbar.

Orientierungslinien per Jumper

Die Orientierungslinien werden über den grünen Jumper am Kamerakabel aktiviert oder deaktiviert.

Gehäuse und Schutzart

Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.

Vor der Installation

Blickwinkel und Kameraausrichtung sollten vor dem Einbau am Verbauort mit einem Testmonitor geprüft werden.

Fahrzeugkompatibilität

*Nicht für Fahrzeuge mit rund zulaufenden unteren Ecken der Bremsleuchte; für diese Fahrzeuge Artikel 771000-6070 verwenden.

Technische Daten

• Montage: Austausch der OEM-3.-Bremsleuchte
• Gehäuse: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien (über Jumper), verstellbarer Blickwinkel
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Blickwinkel: 160° + 5°
• Blickwinkel: horizontal 115°, vertikal 75° + 5°
• Schutzart: IP68
• Anschluss: 4-Pin-acv-Systemstecker (m), Ø 5,2 mm
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen: siehe OEM-Bremsleuchte

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Cinch (m) gelb: Video
• Jumper grün: Orientierungslinien aktivieren / deaktivieren

Kabel

• Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, 1 Jumper
• Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
