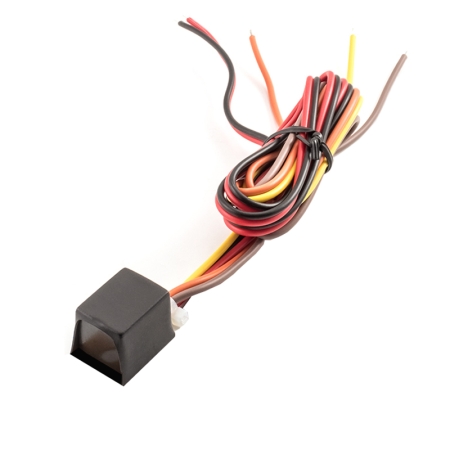

Mini-Wechselrelais mit Kabelbaum, 10A

Dieses kompakte 12V-Mini-Wechselrelais (5-polig) wird komplett konfektioniert mit einem 45 cm langen Kabelbaum geliefert. Die bereits angelöteten Anschlusskabel sind mit einer robusten Wärmeschrumpfschlauch-Isolation versehen, was eine schnelle, sichere und saubere Installation im Fahrzeug ermöglicht. Dank der hochwertigen Silber-Zinn-Sauerstoff-Kontakte (AgSnO) schaltet das Relais Nennlasten bis zu 10A absolut zuverlässig.

Highlights

• Einbaufertig konfektioniert: Zeitsparende Montage durch bereits fertig angelötete, 45 cm lange Anschlusskabel.

• Sichere Isolation: Alle Lötstellen sind ab Werk mit hochwertigem Wärmeschrumpfschlauch isoliert.

• Langlebige Kontakte: Erstklassiges AgSnO-Kontaktmaterial für minimalen Kontaktwiderstand und höchste elektrische Zuverlässigkeit (>100.000 Schaltvorgänge).

• Flexibler Wechsler: Volle Flexibilität durch 5 Kontakte (COM, NO/Schließer und NC/Öffner) für verschiedenste Steuerungsaufgaben.

Technische Daten (Kompakt)

• Nennlast / Max. Schaltstrom: 10 Ampère / 15 Ampère

• Betriebsspannung: 7,8 - 16 Volt DC

• Stromaufnahme / Spulenwiderstand: 37 mA (@12V) / 310 Ohm

• Kontakte: 5-polig (COM / NO / NC)

• Schaltgeschwindigkeit: 15 ms

• Lebensdauer (Mechanisch): > 1.000.000 Schaltvorgänge

• Abmessungen (ohne Kabel): 21 x 17 x 31 mm

• Kabellänge: 45 cm

• Temperaturbereich: -40 °C bis +85 °C

Lieferumfang

• 1x Mini-Wechselrelais mit integriertem Kabelbaum (45 cm)

Details

Dateien

Dokumente:

Bedienungsanleitung (402.27 KB)
