Rückfahrkamera 3. Bremsleuchte universal - Anbau

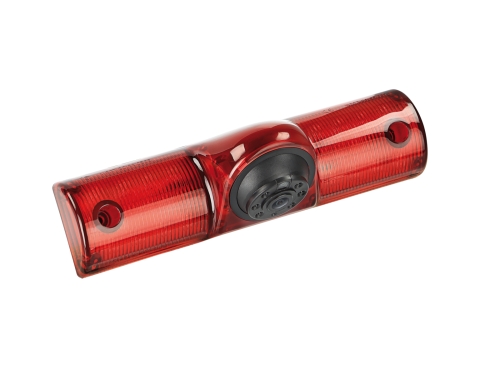

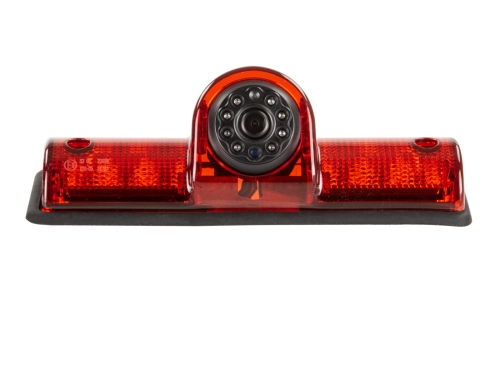

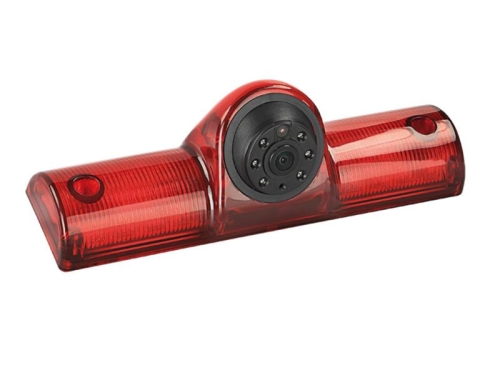

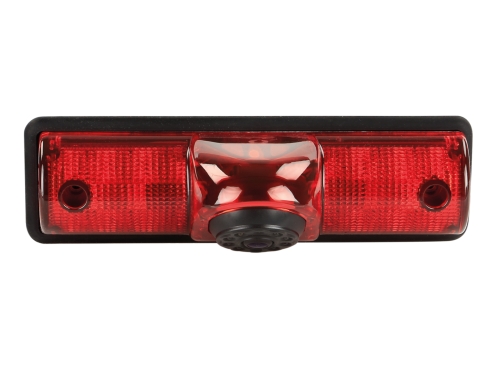

Universal-Rückfahrkamera in Bauform einer 3. Bremsleuchte – Anbau, Nachtsicht, 20° verstellbar

Diese universelle Rückfahrkamera von acv hat die Bauform einer 3. Bremsleuchte und wird im Anbau montiert. Sie ist damit nicht an ein bestimmtes Fahrzeugmodell gebunden. Orientierungslinien, eine Nachtsichtfunktion und ein um 20° verstellbarer Blickwinkel gehören zur Ausstattung. Alle acv-Kameras sind für den Anschluss an +12 V im Dauerbetrieb geeignet.

Abmessungen

Die Kamera misst 198 x 48 mm, die zugehörige Dichtung 212 x 62 mm.

Bild und Sichtfeld

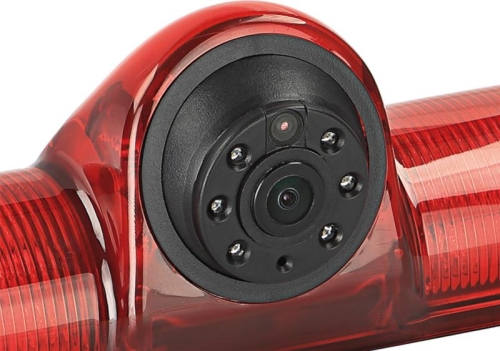

Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) erreicht einen Blickwinkel von 160° + 5°, horizontal 115° und vertikal 75° + 5°. Der Blickwinkel lässt sich um 20° verstellen. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.

Orientierungslinien per Jumper

Über einen Jumper lassen sich die Orientierungslinien aktivieren oder deaktivieren.

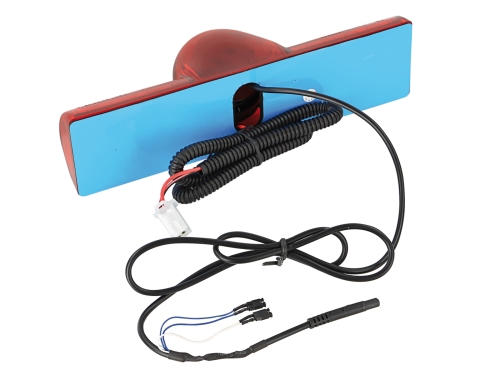

Kabelsatz mit Sicherung

Die 6,5-m-Verlängerung enthält eine 3 m lange Stromleitung zum Anschluss am Rückfahrlicht und ist bis zum Anschlusskabel am Endgerät durchverkabelt. Das 0,2-m-Stromanschlusskabel ist mit einer Sicherung und einem Videoanschlusskabel (RCA) ausgestattet.

Gehäuse und Schutzart

Das Kunststoffgehäuse in Schwarz / Rot ist nach IP67 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.

Technische Daten

• Bauform: 3. Bremsleuchte
• Montageart: Anbau
• Gehäuse: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion, Blickwinkel verstellbar 20°
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Blickwinkel: 160° + 5°
• Blickwinkel: horizontal 115°, vertikal 75° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Schutzart: IP67
• Anschluss: 4-Pin-Mini-Stecker, 5,2 mm
• Versorgungsspannung: 12 V + 10 %
• Stromaufnahme: 150 mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen Kamera: 198 x 48 mm
• Abmessungen Dichtung: 212 x 62 mm

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Masse / GND, Karosserie direkt

Kabel

• Anschlusskabel an der Kamera: 1 m, 4-Pin-Mini-Stecker 5,2 mm
• Kabelsatz: 1 m Kabel mit 4-Pin-Mini-Stecker inkl. 1 Jumper
• Kabelsatz: 6,5 m Verlängerung inkl. 3 m Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät; 4-Pin-Mini-Buchse 10 mm und Stecker 5,2 mm
• Kabelsatz: 0,2 m Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Verlängerung 5 m (Artikel 771000-6305)
• Verlängerung 10 m (Artikel 771000-6310)
• Verlängerung 15 m (Artikel 771000-6315)

Details

Dateien

Dokumente:

Anleitung herunterladen (298.35 KB)
