Rückfahrkamera Wohnmobil/Wohnwagen Hella 3.Bremsleuchte weiss

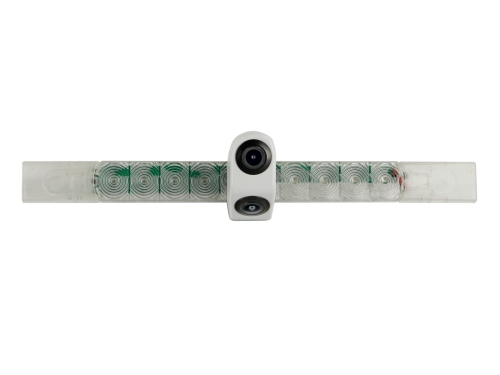

Dual-View-Rückfahrkamera für Wohnwagen und Wohnmobile – Ersatz für die 3. Bremsleuchte Hella 2DA 343 106-201, weiß

Die acv-Dual-View-Rückfahrkamera wird anstelle der originalen 3. Bremsleuchte Hella 2DA 343 106-201 an Wohnwagen und Wohnmobilen eingebaut. Ihre Abmessungen entsprechen der OEM-Bremsleuchte. Im Gehäuse aus Kunststoff in Schwarz / Weiß arbeiten zwei Kameras mit unterschiedlichen Blickwinkeln, eine Weitsicht- und eine Nahsichtkamera. Alle acv-Kameras eignen sich für den Anschluss an +12 V im Dauerbetrieb.

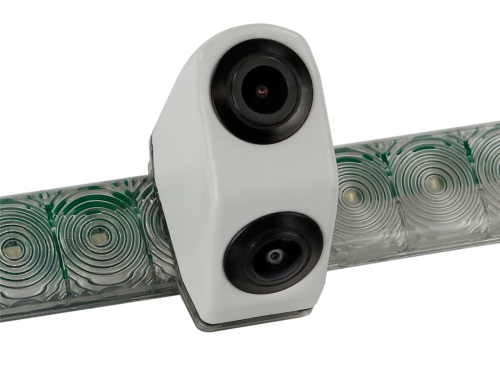

Zwei Blickwinkel in einem Gehäuse

Kamera 1 bietet diagonal 170°, horizontal 115° und vertikal 75° + 5°. Kamera 2 erfasst diagonal 95°, horizontal 48° + 5° und vertikal 34° + 5°. Jede Kamera hat eine eigene +12-V-Leitung und einen eigenen Cinch-Videoausgang.

Sensor und Optik

Das Bild liefert ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln als NTSC-Farbsignal mit 600 TV-Linien. Die Linse arbeitet mit 1,9 mm und F 2.0. Als Mindestbeleuchtung sind 0,1 Lux angegeben.

Robust nach IP68

Das Gehäuse ist nach IP68 gegen Staub und Wasser geschützt. Die Kamera ist für -30 °C bis 75 °C im Betrieb und -40 °C bis 80 °C bei der Lagerung ausgelegt.

Technische Daten

• Einsatzbereich: Wohnwagen / Wohnmobile mit Hella 2DA 343 106-201 3. Bremsleuchte
• Montage: Austausch der OEM-3.-Bremsleuchte
• Gehäuse: Kunststoff
• Farbe: schwarz / weiß
• Extras: 2 Kameralinsen
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Mindestbeleuchtung: 0,1 Lux
• Blickwinkel Kamera 1: diagonal 170°, horizontal 115°, vertikal 75° + 5°
• Blickwinkel Kamera 2: diagonal 95°, horizontal 48° + 5°, vertikal 34° + 5°
• Schutzart: IP68
• Anschluss: 7-Pin-Stecker
• Versorgungsspannung: 12 V + 10 %
• Stromaufnahme: 180 mA
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen: siehe OEM-Bremsleuchte

Elektrischer Anschluss an der Kamera

• Rot: Weitsichtkamera, +12 V, geschaltet, laststabil, abgesichert
• Gelb: Nahsichtkamera, +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Masse / GND, Karosserie direkt
• Weiß: Masse / GND, Karosserie direkt

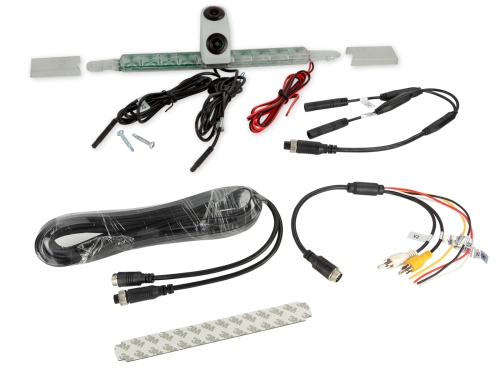

Kabel

• Anschlusskabel an der Kamera: 0,5 m, 7-Pin-Stecker (m)
• Kabelsatz: 10 m 7-Pin-Verlängerung, 0,2 m 7-Pin-Anschlusskabel

Belegung des Anschlusskabels

• Schwarz: Masse Karosserie
• Rot: Triggerleitung +12 V geschaltet, Kamera 1
• Cinch gelb: Kamera 1
• Gelb: Triggerleitung +12 V geschaltet, Kamera 2
• Cinch weiß: Kamera 2

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
