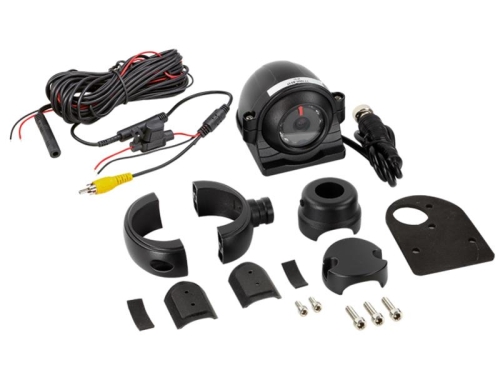

Seitenkamera Kit LKW,Tansporter usw mit 2 Montagehalterungen

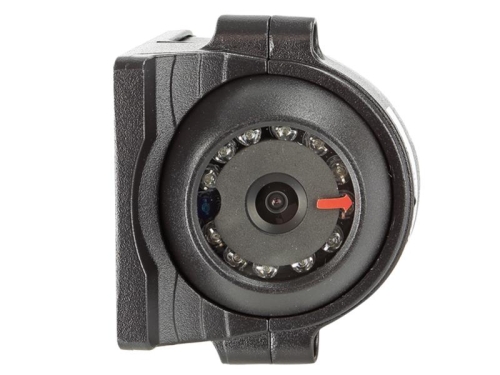

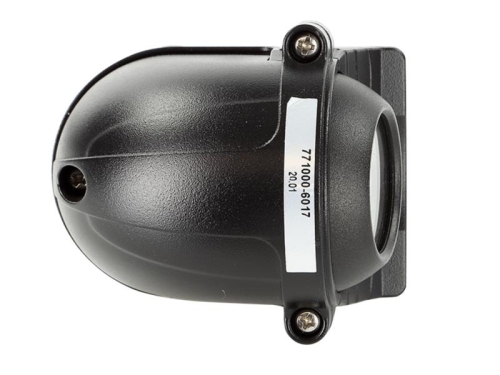

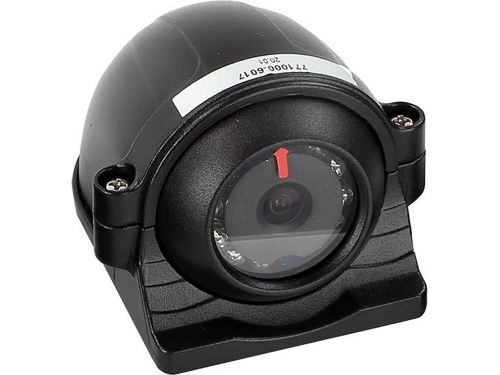

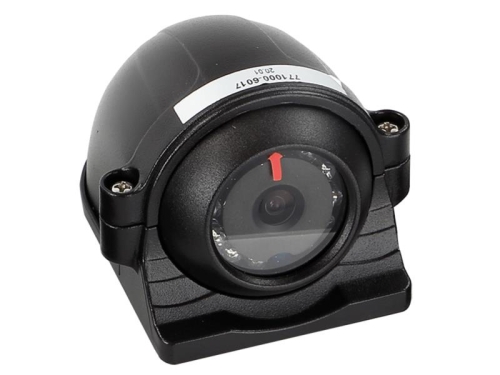

Universal-Seitenkamera – runde Bauform, Nachtsicht bis 10 m, schwarz

Die universelle Seitenkamera von acv hat eine runde Bauform und wird im Anbau montiert. Durch verschiedene mitgelieferte Halterungsoptionen ergeben sich unterschiedliche Installationsmöglichkeiten am Fahrzeug. Die Nachtsichtfunktion reicht bis 10 Meter. acv-Kameras sind für den Dauerbetrieb geeignet.

Gehäuse und Schutzart

Das schwarze Gehäuse besteht aus Kunststoff und Metall und ist nach IP68 staub- und wassergeschützt. Die Kamera ist für Betriebstemperaturen von -30 °C bis 75 °C ausgelegt und kann bei -40 °C bis 80 °C gelagert werden.

Bild und Sichtfeld

Ein 1/3"-CCD-Sensor mit 752 x 582 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die 2,8-mm-Linse erreicht einen Blickwinkel von 130° diagonal, horizontal 95° und vertikal 65° + 5°. Bei aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux und mit einer Nachtsichtweite von 10 Metern.

Einbindung in Multikamera-Systeme

Für den Betrieb mit mehreren Kameras ist das Rückfahrkamera-Interface mit Multikamera-Umschaltung erhältlich (Artikel 771000-6501).

Vor der Installation

Blickwinkel und Kameraausrichtung sollten am vorgesehenen Verbauort vorab mit einem Testmonitor geprüft werden.

Technische Daten

• Bauform: rund
• Montageart: Anbau
• Gehäuse: Kunststoff / Metall
• Farbe: schwarz
• Extras: verschiedene Halter, Nachtsichtfunktion
• Sensor: 1/3" CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 752 x 582
• Auflösung: 600 TV-Linien
• Linse: 2,8 mm
• Blickwinkel diagonal: 130°
• Blickwinkel horizontal: 95°
• Blickwinkel vertikal: 65° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Nachtsichtweite: 10 m
• Schutzart: IP68
• Anschluss: 4-Pin-Systemstecker (m)
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V Gleichspannung
• Stromaufnahme: max. 200 mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen (L x B x H): 89,5 x 63,4 x 61,4 mm

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Cinch (m) gelb: Video

Kabel und Adapter

• Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-Systemstecker (m)
• Anschlussadapter, ca. 20 cm: 4-Pin-Systemstecker (f) auf 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
• Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) und durchverkabelter schwarzer Masseleitung / GND (ca. 3 m)
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video

Passendes Installationszubehör

• Multikamera-Interface: Rückfahrkamera-Interface mit Multikamera-Umschaltung (Artikel 771000-6501)
• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
